L’ouvrage de Chana est construit en rive gauche de la Meuse à 286 mètres d’altitude entre les forts de Sartelles et de Choisel. Il est placé sur l’emplacement d’un ancien poste d’infanterie, appelé poste Pierquin qui sera complètement démonté lors de la construction de l’ouvrage en 1906. Ce poste qui ressemblait à celui de Belle Epine se composait d’un petit casernement, de deux batteries d’artillerie annexes, d’un fossé défendu par deux caponnières et deux orillons de flanquement. |
|
L’armement de l’ouvrage à la veille de la Grande guerre
Pièces de rempart du fort 1 section de 2 mitrailleuses de rempart modèle 1907 approvisionnée de 43200 cartouches
Cuirassements et casemates 1 tourelle de 75R 05 armée de 2 canons de 75 approvisionnée à 2000 coups/pièce. Elle possède un observatoire cuirassé et un tube de rechange.
Défense des fossés La défense des fossés s’effectue depuis le parapet aux fusils ou à la mitrailleuse. Le fossé de gorge est défendu par deux coffres d’escarpe armés chacun d’un canon de 12 culasse approvisionné de 150 coups et d’un canon revolver approvisionné de 1800 coups.
Total 10 pièces d’artillerie
Les différents éléments extérieurs à proximité de l’ouvrage en 1914
Aucune
Aucun
Abris de combat et abris cavernes Abri caverne de Sartelles-Chana construit de 1889 à 1890 d’une capacité de 300 places
Dépôt intermédiaire Y du Chana construit de 1891 à 1893 Aucun |
|
Projets de modernisation
Programme 1900 Coût des travaux 344 000 Frs · Renforcement du poste en construisant un casernement de 80 places et deux casemates de Bourges armées de 2 pièces de 95. Renforcement des caponnières et installation d’une tourelle de mitrailleuses, le tout entouré par un réseaux de grilles défensives et de queues de cochon.
Projet complémentaire de 1906 · Remplacement de la tourelle de mitrailleuses par une tourelle de 75R 05
Modernisations
· 1906-1909 Démolition complète du poste d’infanterie pour construire un nouvel ouvrage équipé d’un casernement en béton armé de 150 places · 1906-1909 Connexion au réseau de voie de 60. · 1907-1909 Installation d’une tourelle de 75R 05, qui sera prête à tirer le 5 mai 1909, du réseau de grilles défensives dans le fossé et de queues de cochon autour de l’ouvrage. |
|
En 1914, l’ouvrage intermédiaire du Chana est un ouvrage modernisé de première catégorie de la 6ème région qui possède un casernement et des magasins à munitions à l’épreuve. Son armement principal est placé sous tourelles cuirassées. |
|
Equipement de l’ouvrage en 1914 |
|
Etat de l’ouvrage pendant la première guerre mondiale
· Fin 1915, désarmement progressif de l’ouvrage pour envoyer les pièces d’artillerie et les munitions pouvant aller sur le front. · En janvier 1916, il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi. · Pendant la bataille de Verdun en 1916, l’ouvrage reçoit quelques coups, il sert de base arrière et de point d’appui du secteur. · Mars 1916-1918, les issues et les entrées de l’ouvrage se voient équipées de chicanes en maçonnerie ou sacs de terre, armées de mitrailleuses et de goulottes lance grenades. Un réseau de galeries de 17 d’une longueur de 969 mètres sera creusé sous l’ouvrage qui est électrifié pour l’éclairage et la ventilation des locaux grâce à des groupes électrogènes. Deux cloches Pamart à deux créneaux seront installées sur le glacis autour de l’ouvrage pour renforcer la défense des abords. |
|

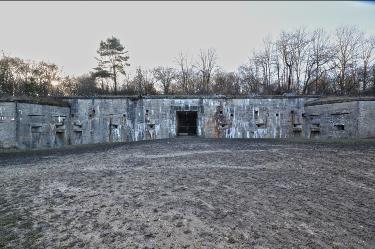

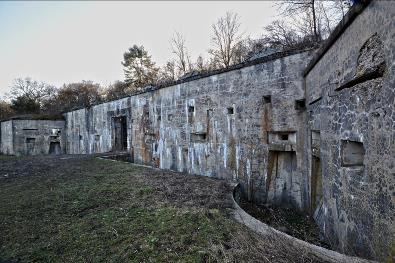

La façade des casernements de l’ouvrage. Cliché VAUBOURG Cédric |
|

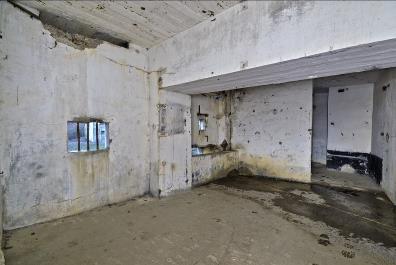

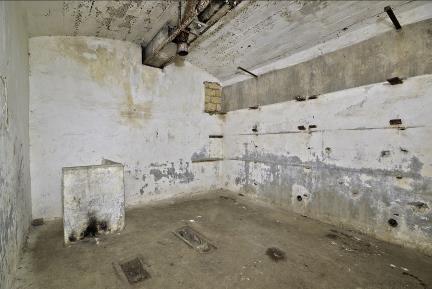

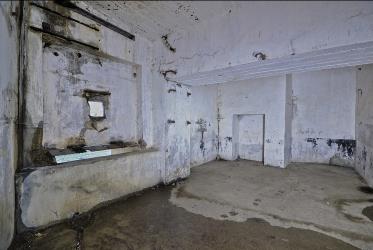

La cuisine de l’ouvrage. Cliché VAUBOURG Cédric |
|

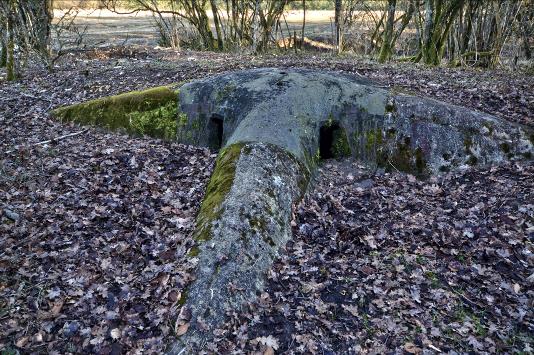

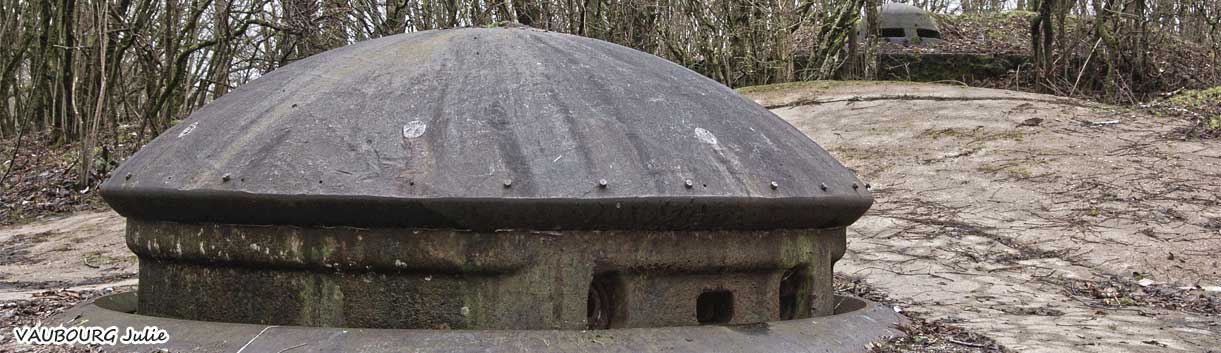

La cloche Pamart installée à proximité de l’ouvrage. Cliché VAUBOURG Julie |
|

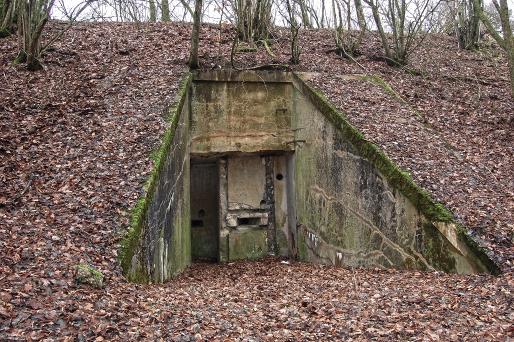

Le débouché d’infanterie du coté droit de l’ouvrage. Cliché VAUBOURG Julie |
|
En juin 1940, le fort recevra quelques obus de petit calibre, les allemands ferrailleront les grilles défensives pendant l’occupation et les américains feront des essais de charges creuses sur les cuirassements en 1944, sans provoquer de gros dégâts sur la tourelle de 75. Aujourd’hui, l’ouvrage est toujours propriété de l’armée qui s’en sert comme terrain de manœuvres. Son accès est interdit. |
|
Armement de l’ouvrage et cuirassements installés entre 1885 et 1910 |
|

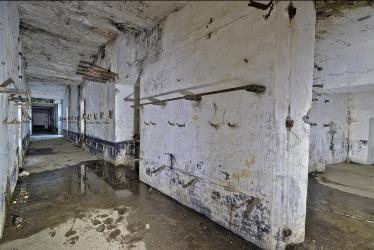

La galerie principale devant les chambrées. Cliché VAUBOURG Julie |
|
L’ouvrage de Chana ou poste de Chana avant 1906 |
|

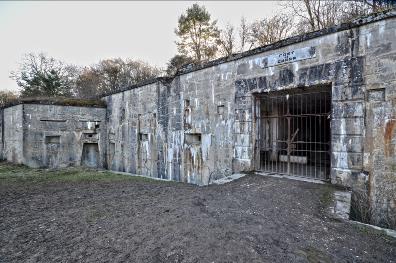

L’entrée de l’ouvrage. Cliché VAUBOURG Cédric |
|
Le casernement de l’ouvrage. Cliché VAUBOURG Cédric |
|

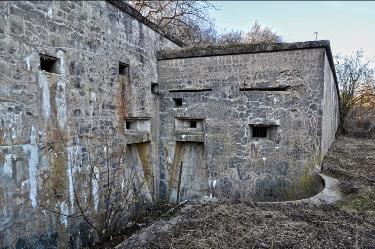

Le coffre de courtine du côté droit. Cliché VAUBOURG Cédric |
|

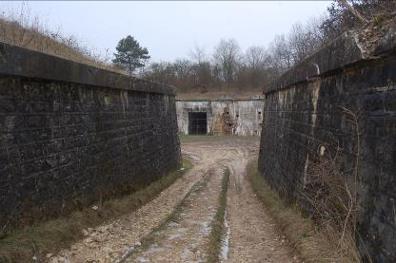

L’accès à l’ouvrage. Cliché VAUBOURG Julie |
|

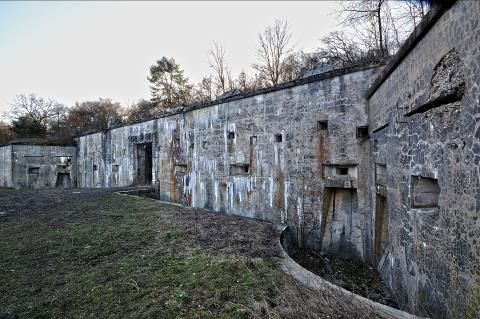

La façade du casernement. Cliché VAUBOURG Cédric |
|

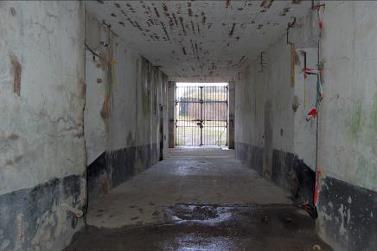

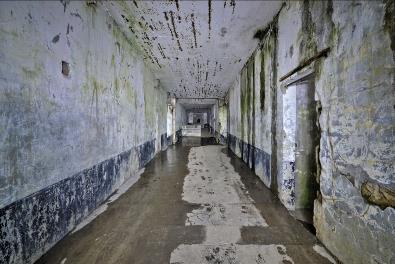

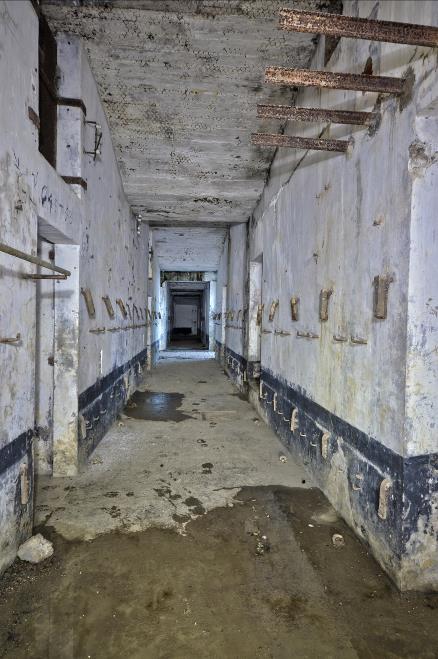

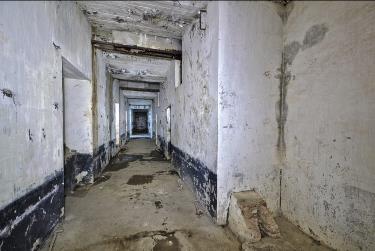

La galerie principale. Cliché VAUBOURG Cédric |
|

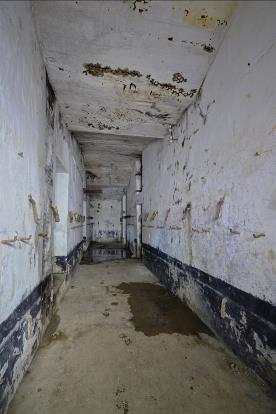

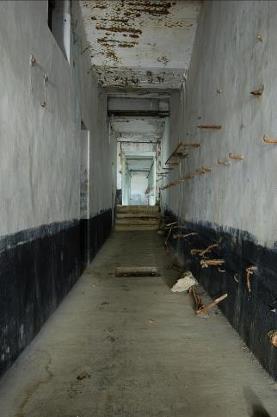

Le passage derrière les chambrées. Cliché VAUBOURG Julie |
|

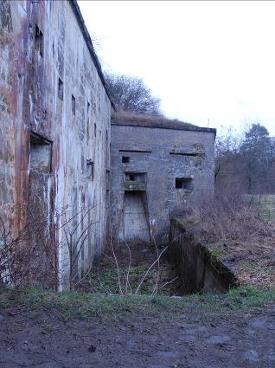

Le fossé diamant devant le casernement. Cliché VAUBOURG Julie |
|

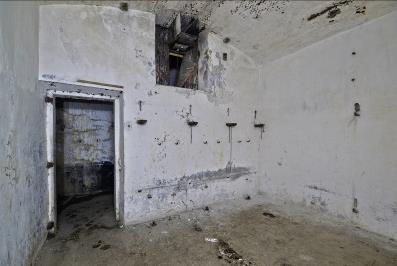

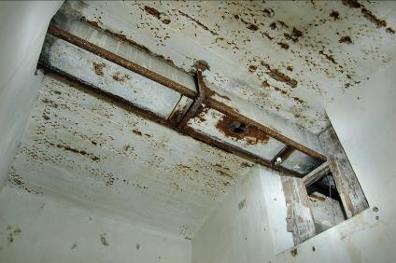

Vestige de la ventilation dans une chambrée. Cliché VAUBOURG Julie |
|
Le casernement bétonné. Cliché VAUBOURG Cédric |
|

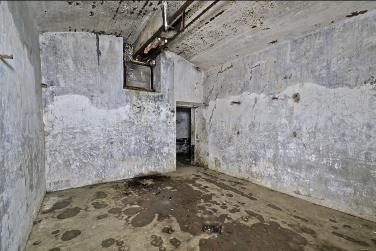

Une chambrée officiers. Cliché VAUBOURG Cédric |
|
Le coffre de courtine du côté gauche. Cliché VAUBOURG Cédric |
|
L’arrière des chambrées. Cliché VAUBOURG Julie |
|

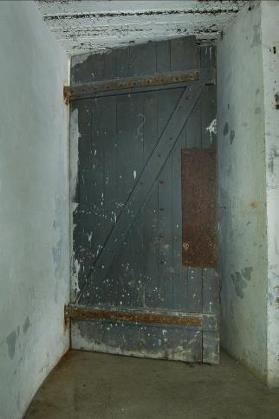

La dernière porte d’époque. Cliché VAUBOURG Julie |
|
La galerie principale. Cliché VAUBOURG Julie |
|
Une chambrée d’officiers. Cliché VAUBOURG Cédric |
|
La galerie devant les chambrées. Cliché VAUBOURG Cédric |
|
Le deuxième coffre de courtine. Cliché VAUBOURG Cédric |
|

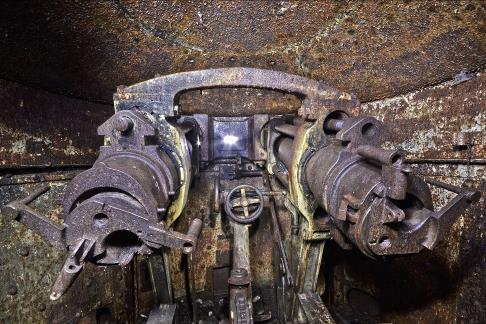

Les deux canons dans la tourelle de 75R05. Cliché VAUBOURG Cédric |
|

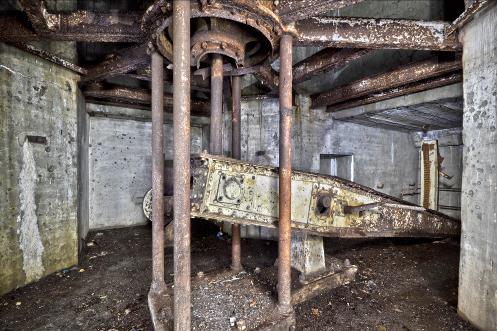

L’étage inférieur de la tourelle de 75 Cliché VAUBOURG Cédric |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales |
|
Dates de construction Coût des travaux en 1914
Effectif |
· 1883 - 1885 construction du poste d’infanterie · 900 000 Frs
· 110 hommes |
|
Armement de l’ouvrage fin 1915 · Aucune pièce de rempart · 2 coffres de courtine armés par 2 canons de 12 culasse et 2 canons revolver avec leurs munitions · 1 tourelle de 75R05 armée avec quelques obus |
Armement de l’ouvrage en 1917 · L’ouvrage est réarmé de mitrailleuses et fusils mitrailleurs pour la défense rapprochée · 2 coffres de courtine armés par 2 canons de 12 culasse et 2 canons revolver avec leurs munitions · 1 tourelle de 75R05 armée et réapprovisionnée en munitions · 2 Cloches Pamart à deux créneaux armées d’une mitrailleuse |
|
Garnison normale prévue de l’ouvrage en 1914
· Infanterie : 2 officiers et 130 soldats · Artillerie : 3 sous-officiers et 16 soldats · Auxiliaires des places fortes : 15 hommes · Génie : 1 officier et 9 sapeurs · Télégraphie : 2 sapeurs pour le réseau électrique · COA : 1 Homme · Service médicaux : Aucun · Gardien de batterie : Aucun Soit un effectif de 2 officiers et 177 soldats |
Répartition de la garnison en 1914 à la première heure renforcée par l’article 40 de la loi du 21mars 1905
· Infanterie : 1 officier et 44 soldats du 165ème RI · Artillerie : Aucun · Génie et services divers : Aucun Soit un effectif de 45 hommes |
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité du magasin à poudre Capacité du magasin aux cartouches
|
· 101 places couchées et 160 places assises · Aucun · Aucun · 1 magasin à l'épreuve |
|
|
· 1 cuisinière de marque François Vaillant · Pas de Boulangerie · L’eau est stockée dans une citerne en béton sous une chambrée pour hommes de troupe · Aucun pont d’entrée |
|
Communication liaison optique
Communication télégraphe électrique
Eclairage en 1914 |
· Un appareil de calibre 14 ou de 24 en réserve à la place peut être affecté à l’ouvrage si nécessaire. · Avec le central à la citadelle de Verdun, et le fort de la Chaume grâce à un appareil microphone système Ader et un morse de campagne modèle 1907 · Lampes à pétrole pour l’intérieur du fort, lampes à bougie pour les tourelles et oxyacétyléniques pour le fossé de gorge |
|
|
1885-1906 |
1909 |
1910 |
|
Pièces de rempart de l’ouvrage |
Le poste n’est armé qu’à la mobilisation. Il pouvait recevoir un armement de 10 pièces sur ses deux batteries annexes |
Aucune pièce de rempart |
|
|
Cuirassements et casemates |
|
||
|
Défense des fossés |
La défense s’effectue aux fusils depuis deux caponnières et deux orillons défensifs |
La défense des fossés s’effectue depuis le parapet d’infanterie aux fusils Le fossé de gorge est défendu par 2 canons de 12 culasse et 2 canons revolver |
|
|
Nb de pièces |
0 |
6 |
8 |
