De 1931 à 1932, une petite partie du réseau de galeries de 17, sera bétonné près de la tourelle avec du ciment de laitier afin de ne pas fragiliser les fondations de l’ouvrage en cas d’effondrement de ses galeries qui étaient soutenues depuis la Grande Guerre avec des renforts en bois. Aujourd’hui, l’ouvrage est en parfait état, c’est l’un des plus beaux de la place qui a conservé ses cuirassements et beaucoup de vestiges métalliques. Il se situe aujourd’hui à côté d’un dépôt de munitions actif et reste propriété de l‘armée. Complètement fermé en décembre 2008, son accès est interdit. |
|
L’ouvrage de Déramé est construit à 374 mètres d’altitude entre le fort de Moulainville et celui de Rozelier. Il défend les intervalles entre ces deux ouvrages en complétant l’artillerie dans ce secteur. C’est un ouvrage moderne entièrement réalisé en béton armé est construit à la place d’une ancienne position défensive en terre. |
|
L’armement de l’ouvrage à la veille de la Grande guerre
Pièces de rempart de l’ouvrage
1 sections de 2 mitrailleuses de rempart modèle 1907 approvisionnée de 43200 cartouches.
Cuirassements et casemates 1 tourelle de mitrailleuse GF4 armée de 2 mitrailleuses Hotchkiss approvisionnée de 57600 cartouches/tourelle. Elle possède une mitrailleuse de rechange. 2 casemates de Bourges armées chacune de 2 pièces de 75 sur affût de casemate approvisionnées à 500 coups/pièce. Elle possède un tube de rechange par casemate. 1 observatoire cuirassé de commandement 2 guérites blindées de rempart
Défense des fossés La défense des fossés de tête s’effectue depuis le parapet aux fusils ou à la mitrailleuses 2 coffres simples d’escarpe armés de 1 canon révolver et 1 canon de 12 culasse chacun pour la défense des fossés de gorge.
Total 12 pièces d’artillerie
Les différents éléments extérieurs à proximité de l’ouvrage en 1914
La batterie 2-1 est armée de 2 canons de 90 sur affût de campagne
Ouvrage de la Croix des Brandier construit en 1888 Ouvrage F de Manezel construit de 1888 à 1889 possède un abri de rempart non à l’épreuve de 80 places assises. Il avait une garnison nominale de : Infanterie : 1 officier et 76 soldats Télégraphie : 1 sapeur Son armement se composait : 1 section de 2 mitrailleuses de rempart modèle 1907 1 section de 2 mitrailleuses sur affût-trépieds modèle 1907
Ouvrage G de Châtillon construit en 1888 possède un abri de rempart non à l’épreuve de 80 places assises. Il avait une garnison nominale de : Infanterie : 1 officier et 76 soldats Télégraphie : 1 sapeur Son armement se composait : 1 section de 2 mitrailleuses de rempart modèle 1907 1 section de 2 mitrailleuses sur affût-trépieds modèle 1907
Abris de combat et abris cavernes Abri de combat DR est un abri construit en 1905 d’une demie-compagnie ayant une capacité de 100 places
Pas de dépôt intermédiaire
Pas de magasin de secteur |
|
Projets de modernisation
Programme 1900 Coût des travaux 649 000 Fr or · Construction d’un ouvrage possédant une caserne pour 120 hommes et de deux casemates de Bourges armées de deux canons de 95 sur affuts de cote modèle 1888 · Installation d’une tourelle de mitrailleuses et d’un observatoire cuirassé.
Projet complémentaire de 1908 · Installation d’une tourelle de 75R 05.
Projet de 1914 · Installation d’une tourelle de projecteur et d’une usine électrique
Modernisations
· 1902 - 1905 Construction d’un ouvrage moderne équipé d’un casernement de 250 places, de deux coffres de courtine qui surveillent le fossé de gorge et de deux casemates de Bourges qui flanquent vers les forts de Moulainville et de Rozelier · 1902 - 1905 Connexion au réseau de télégraphie électrique · 1902 - 1905 Installation du réseau de grilles défensives et de queues de cochon autour de l’ouvrage · 1905 - 1906 Installation d’un observatoire, d’une guérite et d’une tourelle de mitrailleuses qui sera prête à tirer le 30/07/1906 · 1908 - 1916 Installation d’une ventilation manuelle pour les casernements. · 1914 - 1915 Les travaux devaient commencer pour l’installation d’une tourelle de 75R 05 car le projet venait d’être approuvé |
|
Armement de l’ouvrage et cuirassements installés entre 1905 et 1910 |
|
En 1914, l’ouvrage intermédiaire de Déramé est un ouvrage modernisé de première catégorie de la 6ème région qui possède un casernement et des magasins à munitions à l’épreuve. Son armement principal est placé sous casemate bétonnée et sous tourelle cuirassée. |
|
Equipement de l’ouvrage en 1914 |
|

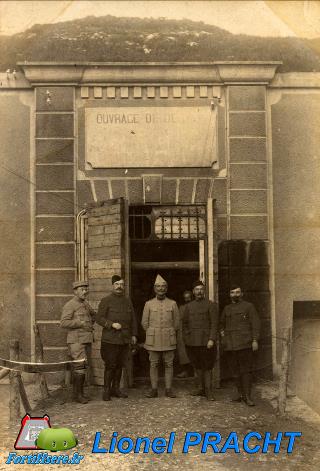

L’entrée de l’ouvrage de Déramé en 1916 et 1918. Lionel PRACHT |
|

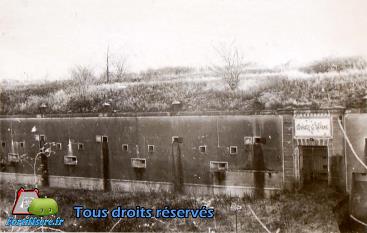

Photo allemande du casernement pendant le Seconde Guerre Mondiale. Collection Lionel PRACHT |
|

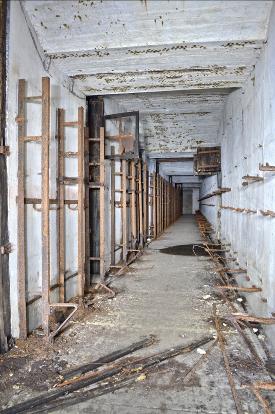

La galerie derrière les chambrées du casernement de l’ouvrage de Déramé. Cliché VAUBOURG Cédric |
|

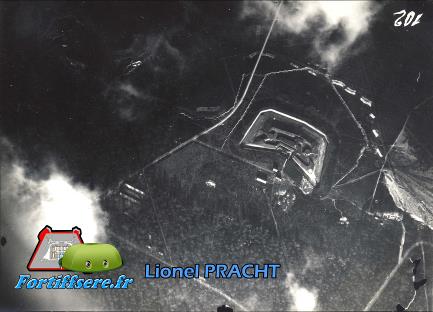

Photo aérienne de l’ouvrage en 1916. Collection Lionel PRACHT |
|
La casemate de Bourges sud. Cliché VAUBOURG Cédric |
|
Etat de l’ouvrage pendant la première guerre mondiale
· Fin 1915, désarmement progressif de l’ouvrage pour envoyer les pièces d’artillerie et les munitions pouvant aller sur le front. · En janvier 1916 , il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi. · Pendant la bataille de Verdun, l’ouvrage n’est pas bombardé, il sert de base arrière et de point d’appui du secteur. · Mars 1916 - 1918, les issues et les entrées de l’ouvrage se voient équipées de chicanes en maçonnerie ou en béton, armées de mitrailleuses et de goulottes lance grenades. Un réseau de galeries de 17 d’une longueur de 716 mètres sera creusé sous l’ouvrage. |
|

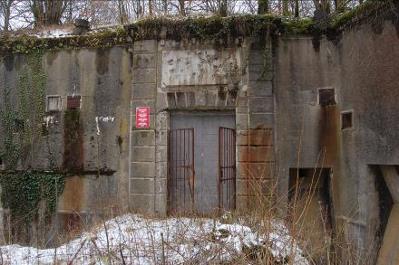

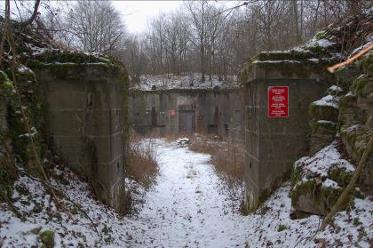

L’entrée de l’ouvrage. Cliché VAUBOURG Julie |
|

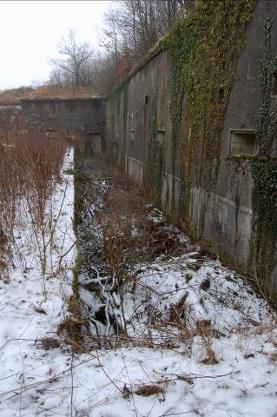

L’extérieur du coffre de courtine Cliché VAUBOURG Cédric |
|

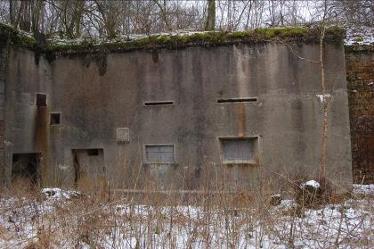

Le coffre de courtine près de l’entrée. Cliché VAUBOURG Cédric |
|

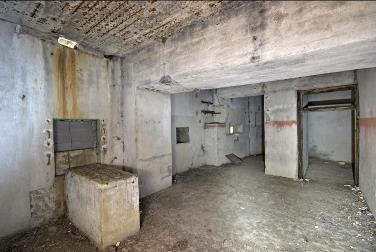

La cuisine. Cliché VAUBOURG Cédric |
|

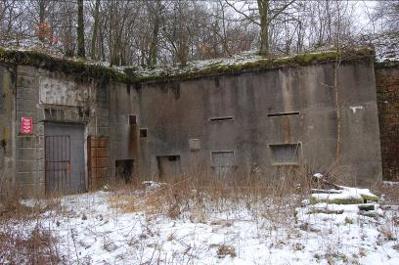

L’entrée et le coffre de courtine. Cliché VAUBOURG Cédric |
|
Le coffre de courtine près de l’entrée. Cliché VAUBOURG Cédric |
|
L’entrée de l’ouvrage. Cliché VAUBOURG Julie |
|
La façade du casernent. Cliché VAUBOURG Cédric |
|
Vestige d’une citerne métallique près de l’entrée. Cliché VAUBOURG Julie |
|

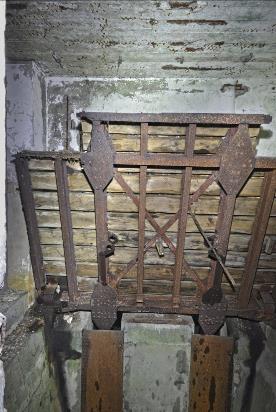

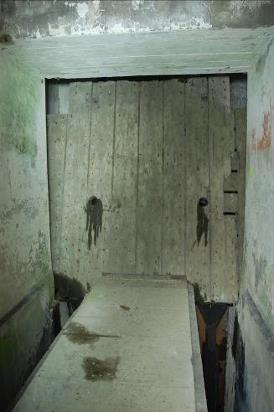

Le pont à bascule à moitié relevé. Cliché VAUBOURG Cédric |
|
L’autre coté du pont à bascule en dessous. Cliché VAUBOURG Julie |
|
Le corps de garde. Cliché VAUBOURG Cédric |
|

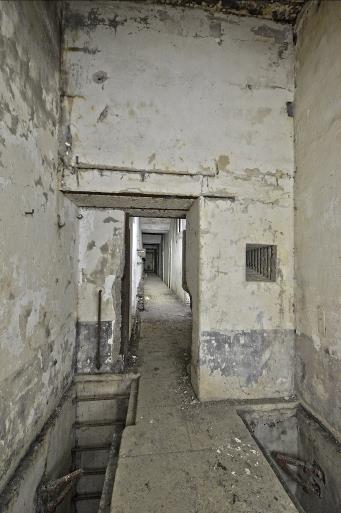

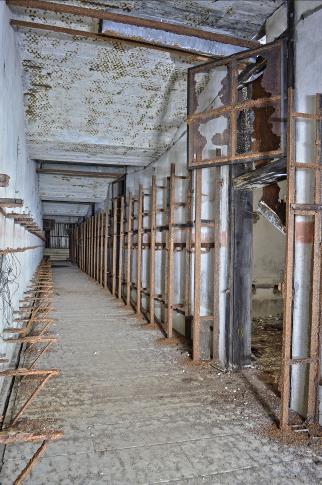

La galerie devant les chambrées depuis le pont levis. Cliché VAUBOURG Cédric |
|

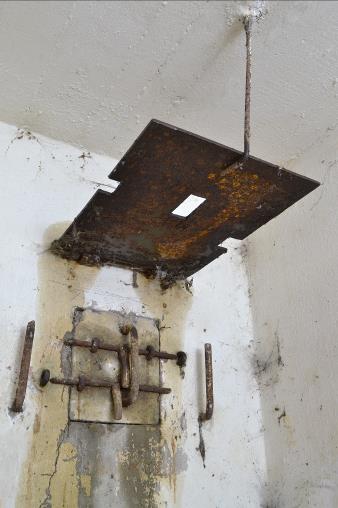

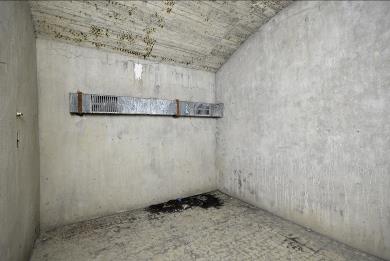

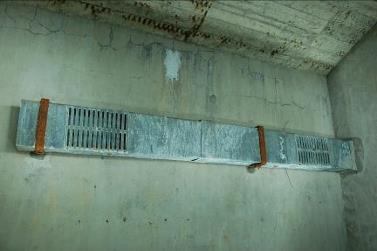

Un vestige de la ventilation du casernement. Cliché VAUBOURG Julie |
|
Un volet blindé sur la façade du casernement. Cliché VAUBOURG Julie |
|
L’arrière des chambrées. Cliché VAUBOURG Julie |
|
Vestige d’une boiserie. Cliché VAUBOURG Julie |
|

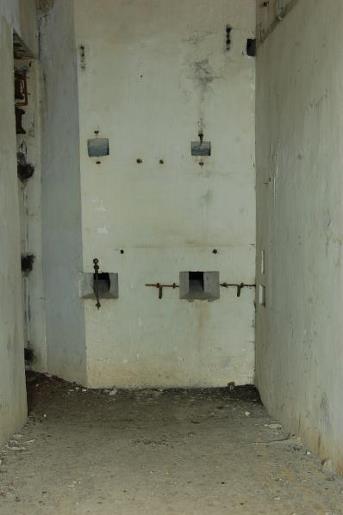

Un mur équipé de créneaux de fusillade installé en 1917 près de l’entrée. Cliché VAUBOURG Julie |
|

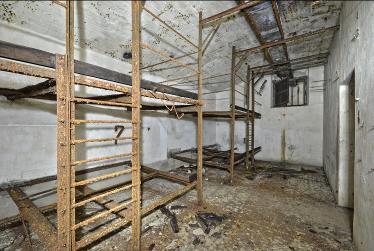

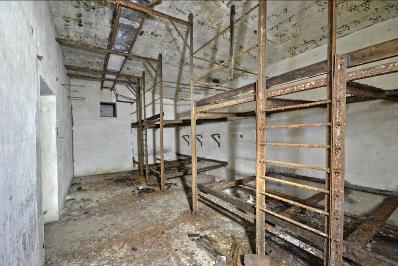

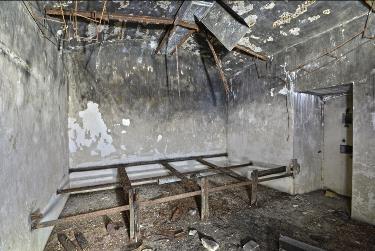

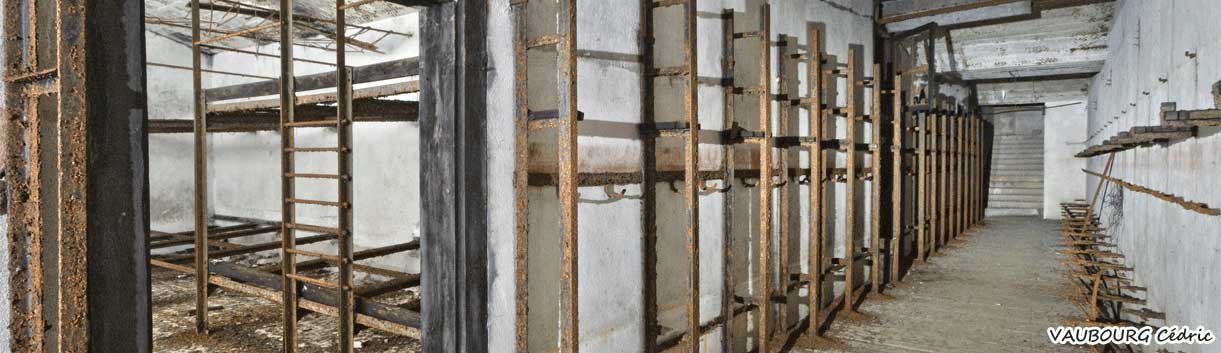

Une autre chambrée équipée de ses lits. Cliché VAUBOURG Cédric |
|

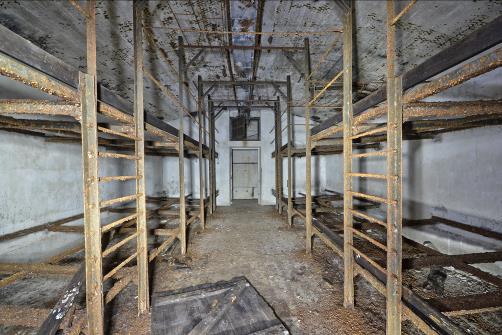

Une autre chambrée équipée de ses lits. Cliché VAUBOURG Cédric |
|
Le casernement. Cliché VAUBOURG Cédric |
|

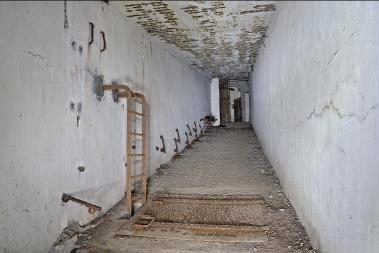

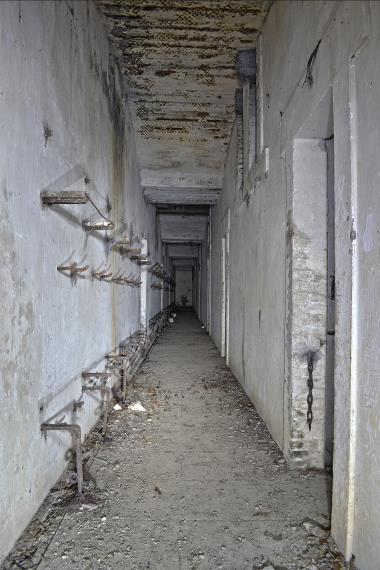

La galerie derrière les chambrées. Cliché VAUBOURG Julie |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales |
|
La tourelle de mitrailleuses. Cliché VAUBOURG Cédric |
|

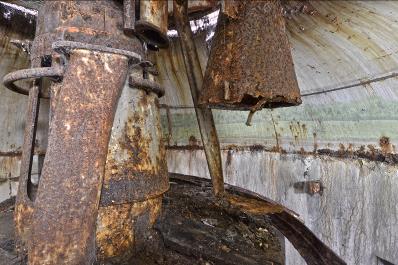

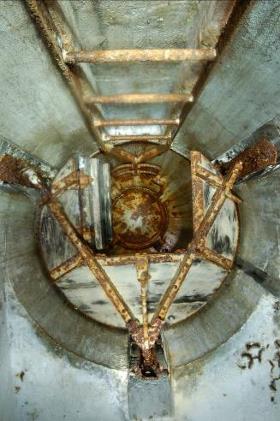

Le planché de l’observatoire cuirassé Cliché VAUBOURG Julie |
|
Les latrines de guerre de la troupe. Cliché VAUBOURG Cédric |
|

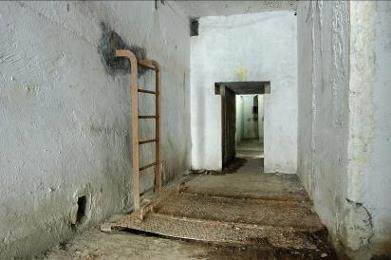

La galerie principale avec un accès au réseau de 17. Cliché VAUBOURG Julie |
|
La magasin aux vivres . Cliché VAUBOURG Cédric |
|

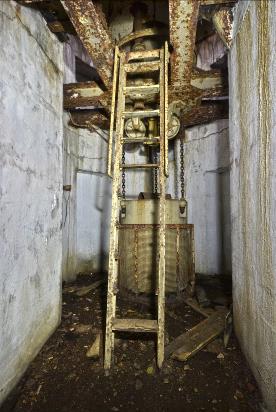

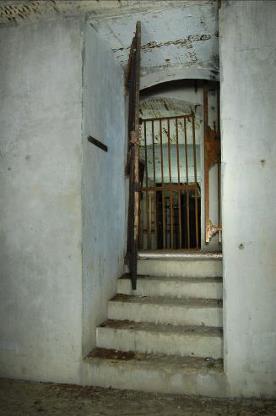

La tourelle de mitrailleuses et l’accès à l’observatoire Cliché VAUBOURG Cédric |
|

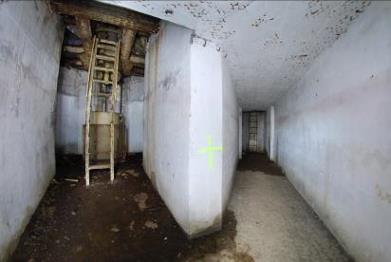

Une descente au réseau de 17 près de la TM. Cliché VAUBOURG Julie |
|

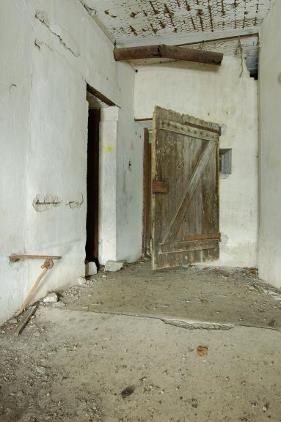

Une porte en bois dans la galerie principale. Cliché VAUBOURG Julie |
|

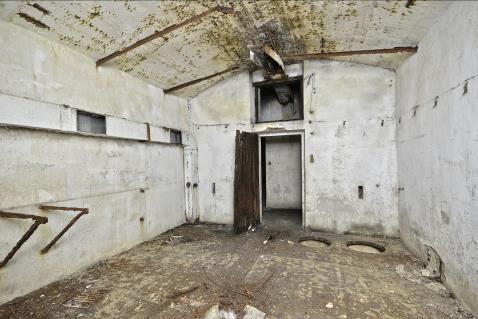

Une chambre de troupe de l’ouvrage. Cliché VAUBOURG Julie |
|

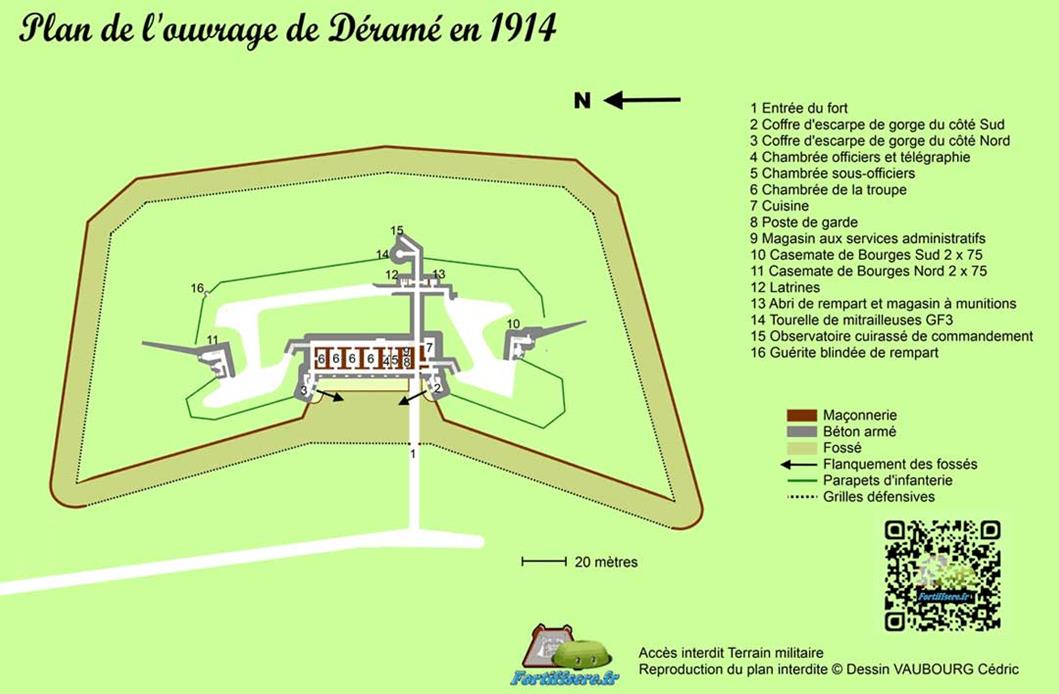

L’ouvrage de Déramé |
|

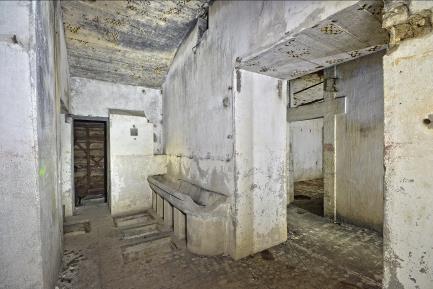

Un lavoir près de la cuisine. Cliché VAUBOURG Cédric |
|

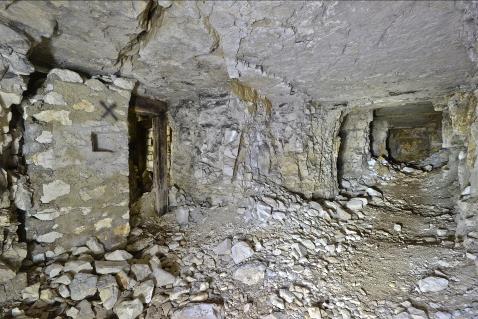

L’abri caverne du réseau de galeries de 17. Cliché VAUBOURG Cédric |
|

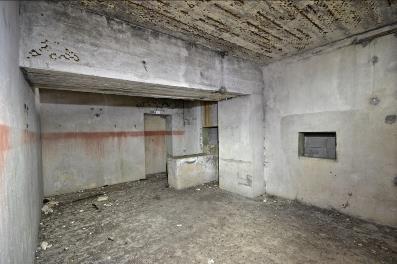

La cuisine de l’ouvrage. Cliché VAUBOURG Cédric |
|

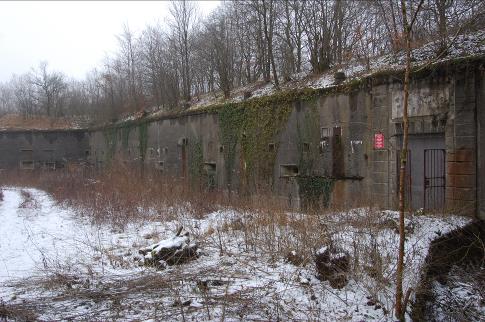

L’entrée et la façade du casernement Cliché VAUBOURG Julie |
|

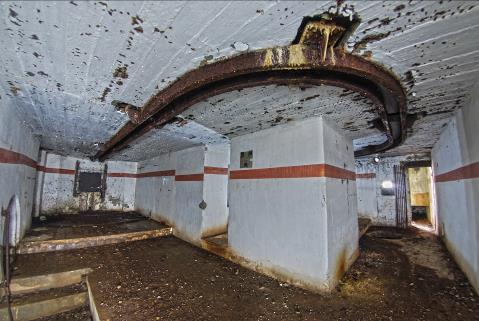

La chambre de tir de la tourelle de mitrailleuses. Cliché VAUBOURG Cédric |
|

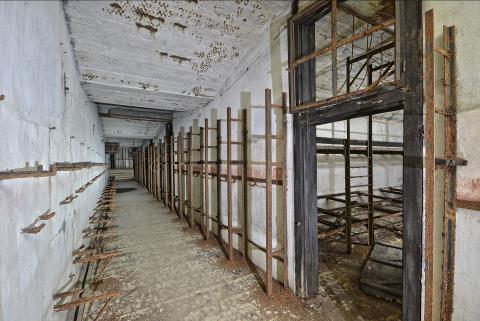

La galerie devant les chambrées depuis le pont levis. Cliché VAUBOURG Julie |
|
|
1905 à 1908 |
1910 |
|
Pièces de rempart de l’ouvrage |
Aucune pièce de rempart |
|
|
Cuirassements et casemates |
||
|
Défense des fossés |
La défense des fossés s’effectue depuis le parapet aux fusils. Le fossé de gorge est défendu par : 2 canons de 12 culasse et 2 canons revolver |
|
|
Nb de pièces |
10 |
12 |
|
Dates de construction Coût des travaux en 1914
Effectif prévu |
· 1902 - 1905 · 974 987 Frs
· 150 hommes |
|
Effectif maximum 1916 - 147 hommes |
Armement de l’ouvrage fin 1915 · Aucune pièce de remparts · 2 coffres de courtine armés de 2 canons révolver et 2 canons de 12 culasse avec leurs munitions · 2 casemates de Bourges désarmées sans munition · 1 tourelle de mitrailleuses armée |
Armement de l’ouvrage fin 1917 · L’ouvrage est réarmé de mitrailleuses et fusils mitrailleurs pour la défense rapprochée · 2 coffres de courtine armés de 2 canons révolver et de 2 canons mitrailleurs de 37 avec leurs munitions · 2 casemates de Bourges armées et réapprovisionnées en munitions · 1 tourelle de mitrailleuses armée et réapprovisionnée en munitions |
|
Garnison normale prévue de l’ouvrage en 1914
· Infanterie : 2 officiers et 143 soldats · Artillerie : 4 sous-officiers et 22 soldats · Auxiliaires des places fortes : 39 hommes · Génie : 1 officier et 7 sapeurs · Télégraphie : 3 sapeurs pour le réseau électrique · COA : 1 homme · Service médicaux : Aucun · Gardien de batterie : 1 homme · Soit un effectif de 3 officiers et 223 soldats |
Répartition de la garnison en 1914 à la première heure renforcée par l’article 40 de la loi du 21 mars 1905
· Infanterie : 1 officier et 61 soldats du 166ème RI · Artillerie : 21 soldats du 5ème régiment d’artillerie à pied · Génie et services divers : 12 soldats dont 2 télégraphistes · Soit un effectif de 95 hommes |
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité du magasin à poudre Capacité du magasin aux cartouches
|
· 142 places couchées et 44 places assises · Aucune · Pas de magasin à poudre · 3 magasins à munitions à l'épreuve |
|
· 1 cuisinière de marque François Vaillant · Pas de boulangerie · 2 citernes en béton sous le casernement · 1 pont levis à bascule en dessous
|
|
|
Communication liaison optique
Communication télégraphe électrique
Eclairage en 1914 |
· Un appareil de calibre 14 ou de 24 en réserve à la place peut être affecté à l’ouvrage si nécessaire · Avec le fort de Belrupt et l’ouvrage avancé de Chatillon grâce à un appareil microphone système Ader et un morse de campagne modèle 1907 · Lampes à pétrole pour l’intérieur du fort, lampes à bougie pour les tourelles et oxyacétyléniques pour le fossé de gorge |
