Pendant la seconde guerre mondiale, les grilles défensives de l’ouvrage seront ferraillées sous l’organisation Todd. Aujourd’hui, l’ouvrage est en bon état, il appartient à l’ONF, son accès est interdit et dangereux. |
|
Le petit ouvrage d’infanterie H de Saint-Symphorien est construit en rive droite de la Meuse à 360 mètres d’altitude. Il assure la défense des intervalles entre les forts de Rozelier et d’Haudainville. |
|
L’armement de l’ouvrage à la veille de la Grande guerre
Pièces de rempart de l’ouvrage 2 mortiers lisses de 15 en réserve 1 section de mitrailleuses de rempart modèle 1907 approvisionnée de 43200 cartouches
Cuirassements et casemates 1 casemate de Bourges armée de 2 pièces de 75 sur affût de casemate approvisionnée à 500 coups/pièce, possédant un tube de rechange.
Défense des fossés La défense des fossés s’effectue depuis le parapet aux fusils ou à la mitrailleuses
Total 10 pièces d’artillerie
Les différents éléments extérieurs à proximité de l’ouvrage en 1914
La batterie 4-1 est armée de 4 canons de 90 sur affût SP et 2 mortiers lisses de 22 Les batteries 4-2, 4-3 et 4-6 sont des batteries de renforcement La batterie d’artillerie 4-5 est armée de 4 canons de 155 long La batterie 4-1 est armée de 4 canons de 90 sur affût SP La batterie 5-1 est armée de 4 canons de 90 sur affût SP à frein La batterie 5-2 est armée de 4 mortiers lisses de 27 La batterie 5-3 est une batterie de renforcement La batterie 5-3 est armée de 4 canons de 120 Long sur affût SP
Ouvrage du bois des Réunis construit en 1886
Abris de combat et abris cavernes Abri de combat RSS2 est un abri construit de 1900 à 1901 d’une compagnie ayant une capacité de 200 places
Dépôt intermédiaire W ou S de Saint-Symphorien construit en 1891
Pas de magasin de secteur |
|
Projets de modernisation
Programme 1900 Coût des travaux 100 000 Fr or · Réorganiser les parapets, construire un abri de rempart pour 50 hommes assis et installer une casemate de Bourges .
Projet complémentaire de 1908 · Aucun
Modernisations
· 1902 - 1904 Refonte complète de l’ouvrage en remaniant les parapets, en construisant un abri de rempart pour 50 hommes et un magasin à munitions. Construction d’une casemate de Bourges qui flanque vers le fort de Rozelier . Installation d’un réseau de fils de fer autour de l’ouvrage et de grilles défensive à l’entrée. · 1902 - 1904 Connexion au réseau de télégraphie électrique |
|
Armement de l’ouvrage et cuirassements installés entre 1905 et 1910 |
|
En 1914, l’ouvrage intermédiaire de Saint-Symphorien est un ouvrage modernisé de première catégorie de la 6ème région qui possède un casernement et des magasins à munitions à l’épreuve. Son armement principal est placé sous casemate bétonnée et sous tourelle cuirassée. |
|
Equipement de l’ouvrage en 1914 |
|
Une chambre de tir de la casemate de Bourges. Cliché VAUBOURG Julie |
|

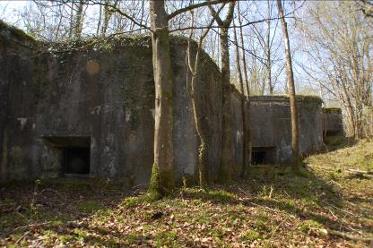

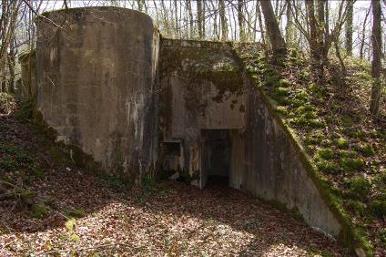

La casemate de Bourges. Cliché VAUBOURG Cédric |
|

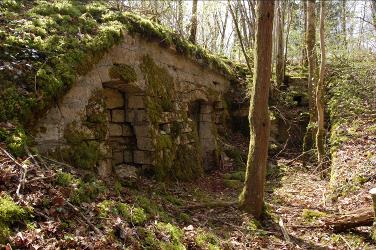

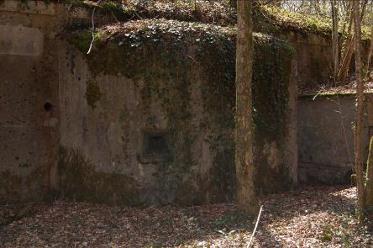

La façade d’un abri de rempart du côté droit en maçonnerie. Cliché VAUBOURG Julie |
|

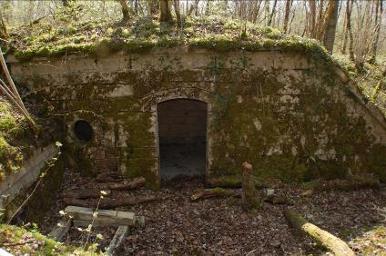

La façade de l’abri de rempart de l’ouvrage Cliché VAUBOURG Julie |
|
Etat de l’ouvrage pendant la première guerre mondiale
· Fin 1915, désarmement progressif de l’ouvrage pour envoyer les pièces d’artillerie et les munitions pouvant aller sur le front · En janvier 1916, il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemie · Pendant la bataille de Verdun en 1916, l’ouvrage n’est pas bombardé, il sert de base arrière et de point d’appui du secteur. · Mars 1916 - 1918, les issues et les entrées de l’ouvrage se voient équipées de chicanes en maçonnerie ou en béton, armées de mitrailleuses et de goulottes lance grenades. Un réseau de galeries de 17 d’une longueur de 700 mètres sera creusé sous l’ouvrage. |
|

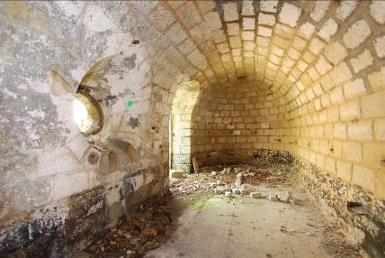

L’intérieur de l’abri de rempart à l’épreuve. Cliché VAUBOURG Julie |
|
L’accès à la casemate de Bourges. Cliché VAUBOURG Julie |
|

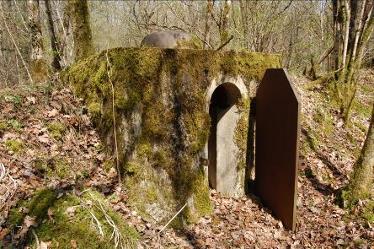

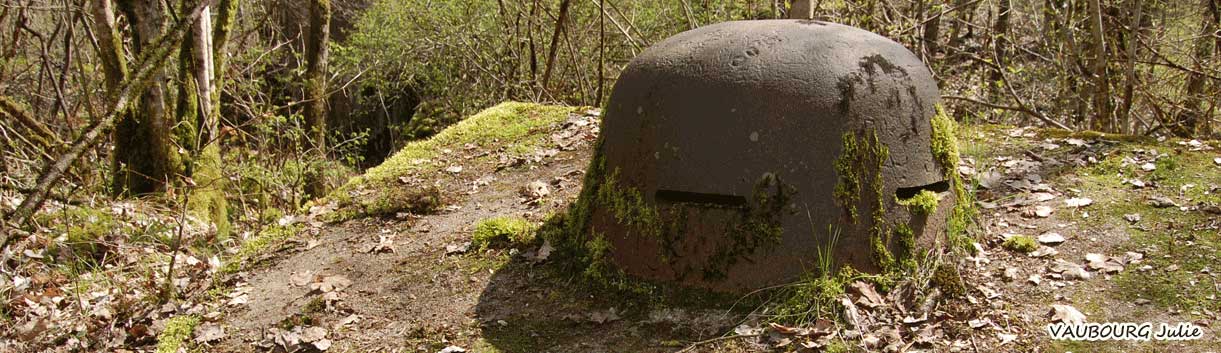

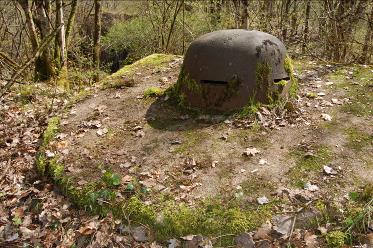

La guérite blindée. Cliché VAUBOURG Julie |
|

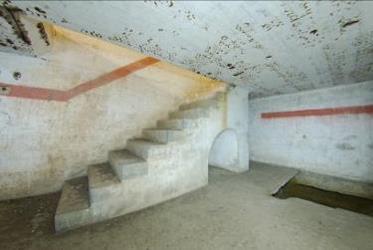

L’escalier menant au sous sol de la casemate de Bourges. Cliché VAUBOURG Cédric |
|
Le magasin de la casemate de Bourges. Cliché VAUBOURG Cédric |
|
La casemate de Bourges. Cliché VAUBOURG Cédric |
|
L’entrée de la casemate de Bourges. Cliché VAUBOURG Julie |
|
L’entrée de l’ouvrage. Cliché VAUBOURG Julie |
|

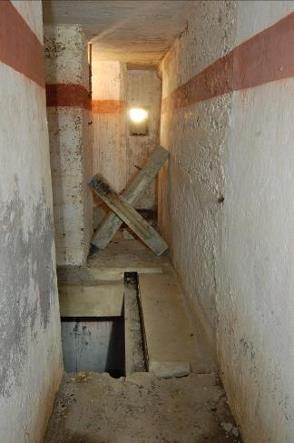

Un des puits de 17 de la casemate de Bourges. Cliché VAUBOURG Cédric |
|
Détail des travaux de 17 sur le casernement. Cliché VAUBOURG Julie |
|
La guérite blindée. Cliché VAUBOURG Cédric |
|

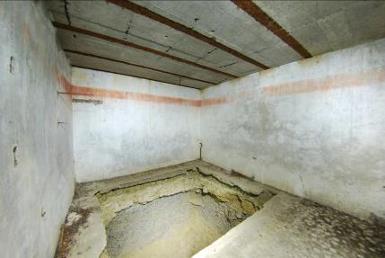

Le puits de 17 de la casemate de Bourges. Cliché VAUBOURG Julie |
|

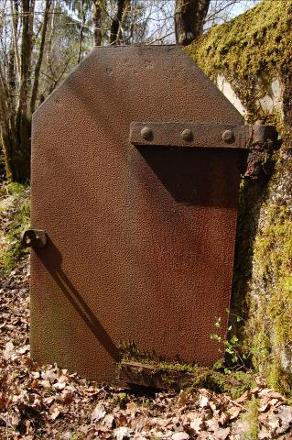

La porte de la guérite blindée. Cliché VAUBOURG Julie |
|

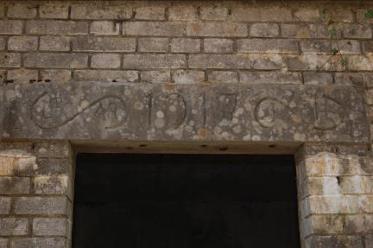

La date au dessus du baraquement en brique. Cliché VAUBOURG Julie |
|

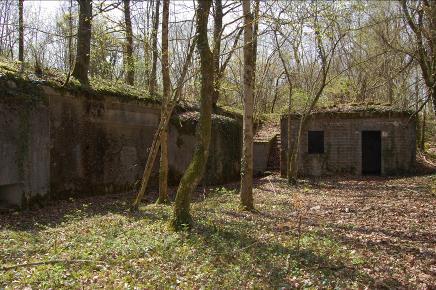

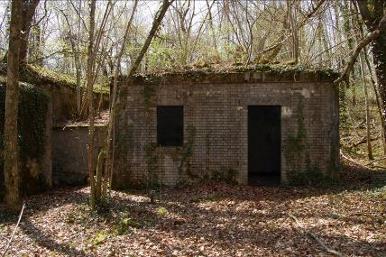

Le baraquement en brique construit en 1917. Cliché VAUBOURG Julie |
|

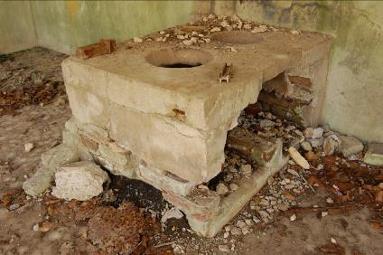

Une cuisinière en brique dans le baraquement. Cliché VAUBOURG Julie |
|
L’intérieur du baraquements. Cliché VAUBOURG Julie |
|

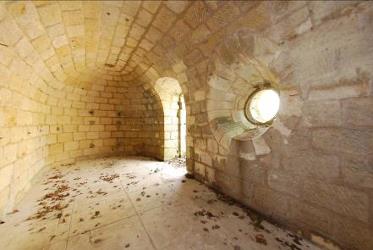

L’intérieur de la traverse. Cliché VAUBOURG Cédric |
|

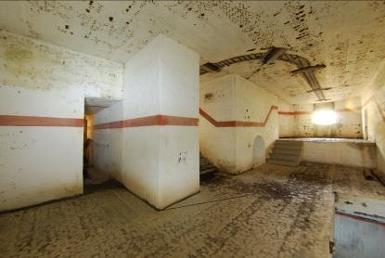

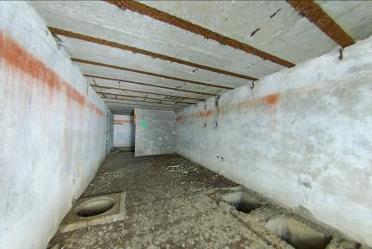

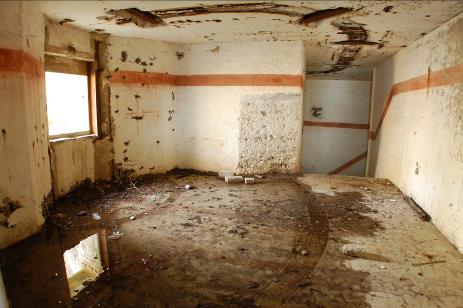

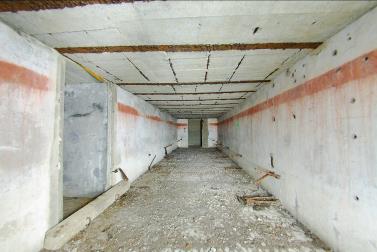

La deuxième chambrée du casernement bétonné. Cliché VAUBOURG Cédric |
|

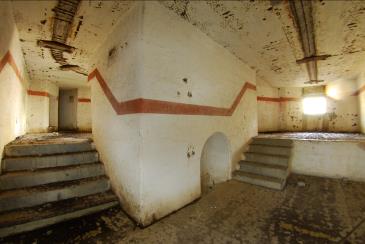

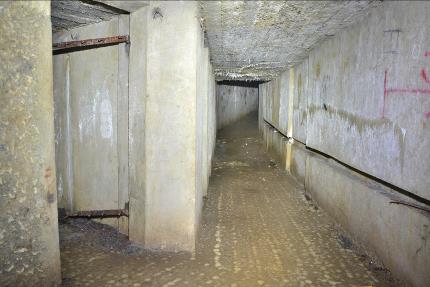

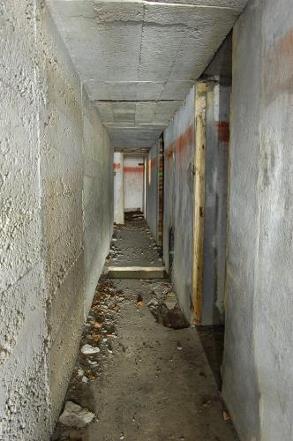

Le petit couloir du casernement bétonné. Cliché VAUBOURG Julie |
|

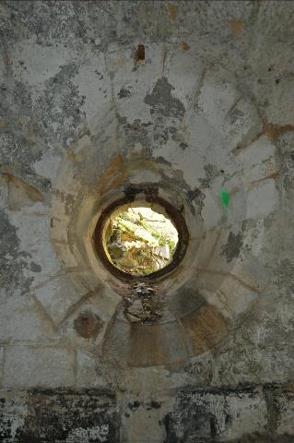

Détail de l’une des ouvertures de la traverse. Cliché VAUBOURG Julie |
|

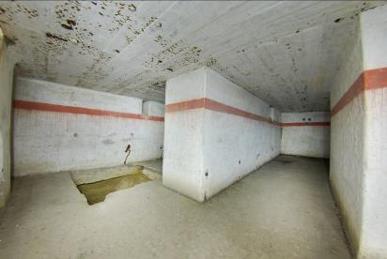

Le puits de 17 dans le casernement bétonné. Cliché VAUBOURG Julie |
|
L’intérieur de la traverse. Cliché VAUBOURG Julie |
|

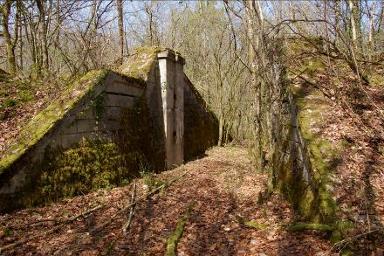

Une traverse abri. Cliché VAUBOURG Julie |
|

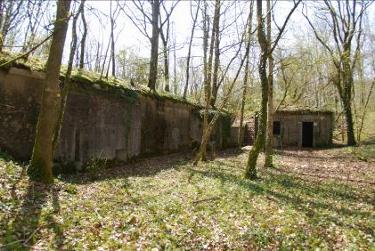

Le casernement de l’ouvrage. Cliché VAUBOURG Cédric |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales |
|

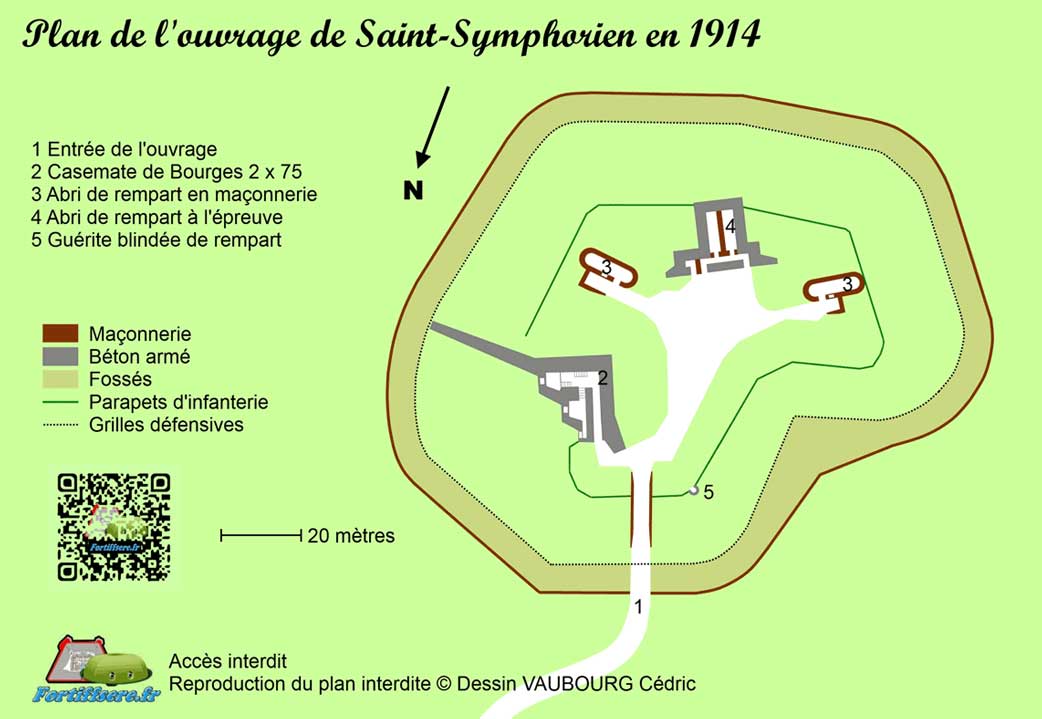

L’ouvrage H de Saint-Symphorien |
|
|
1905 |
1910 |
|
Pièces de rempart de l’ouvrage |
||
|
Cuirassements et casemates |
||
|
Défense des fossés |
La défense des fossés s’effectue depuis le parapet aux fusils ou à la mitrailleuses |
|
|
Nb de pièces |
4 |
|
|
Dates de construction Coût des travaux en 1888
Effectif prévu |
· 1888 - 1889 · Environ 70 000 Frs
· 50 hommes |
|
Armement de l’ouvrage fin 1915 · Aucune pièce de remparts · 1 casemate de Bourges désarmée sans munition |
Armement de l’ouvrage en 1917 · Le fort est réarmé de mitrailleuses et de fusils mitrailleurs pour la défense rapprochée · 1 casemate de Bourges armée et réapprovisionnée en munitions |
|
Garnison normale prévue de l’ouvrage en 1914
· Infanterie : 1 officier et 76 soldats · Artillerie : 2 sous-officiers et 13 soldats · Auxiliaires des places fortes : 18 hommes · Génie : 1 officier et 5 sapeurs · Télégraphie : 2 sapeurs pour le réseau électrique · COA : Aucun · Service médicaux : Aucun · Gardien de batterie : Aucun · Soit un effectif de 1 officier et 117 soldats |
Répartition de la garnison en 1914 à la première heure renforcée par l’article 40 de la loi du 21 mars 1905
· Infanterie : 1 officier et 63 soldats du 166ème RI · Artillerie : 26 soldats du 5ème régiment d’artillerie à pied · Génie et services divers : 8 soldats dont 2 télégraphistes · Soit un effectif de 1 officier et 96 hommes |
|
Coût des travaux en 1914 Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité du magasin à poudre Capacité du magasin aux cartouches
|
· 400 000 frs · 50 places couchées et 50 places assises dans l’abri de rempart · Aucune · Pas de magasin à poudre · 1 magasin à munitions à l'épreuve |
|
· 1 cuisinière de marque François Vaillant · Pas de boulangerie · 1 citerne en béton sous l’abri de rempart · Aucun pont d’entrée
|
|
|
Communication liaison optique
Communication télégraphe électrique
Eclairage en 1914 |
· Un appareil de calibre 14 ou de 24 en réserve à la place peut être affecté à l’ouvrage si nécessaire. · Avec le fort de Belrupt grâce à un appareil microphone système Ader et un morse de campagne modèle 1907 · Lampes à pétrole pour l’intérieur de l’ouvrage, pas d’éclairage pour les fossés |
