L’ouvrage des Fougerais est un ouvrage intermédiaire entièrement construit à l’épreuve. Il est placé au Sud-Est de la place de Belfort à 410 mètres d’altitude. Sa mission est d’empêcher l’occupation de la hauteur du Fays, de surveiller les moyens de communication venant de Delémont et de protéger la gorge et les parapets des forts du Bois d’Oye et de Vézelois. Il assure aussi la défense des intervalles entre le fort du Bois d’Oye et l’ouvrage de Meroux. |
|
L’armement de l’ouvrage à la veille de la Grande guerre
Pièces de rempart de l’ouvrage 4 canons de 90 sur affût de campagne approvisionnés à 600 coups/pièce.
Cuirassements et casemates 1 tourelle de 75R 05 armée de 2 canons de 75 approvisionnée à 2000 coups/pièce. Elle possède un observatoire cuirassé et un tube de rechange. 2 tourelles de mitrailleuses GF4 armées chacune de 2 mitrailleuses Hotchkiss approvisionnées de 57600 cartouches. Elle possède chacune une mitrailleuses de rechange.
Défense des fossés La défense des fossés s’effectue depuis le parapet et les embrasures du casernement de gorge aux fusils ou à la mitrailleuses
Total 10 pièces d’artillerie

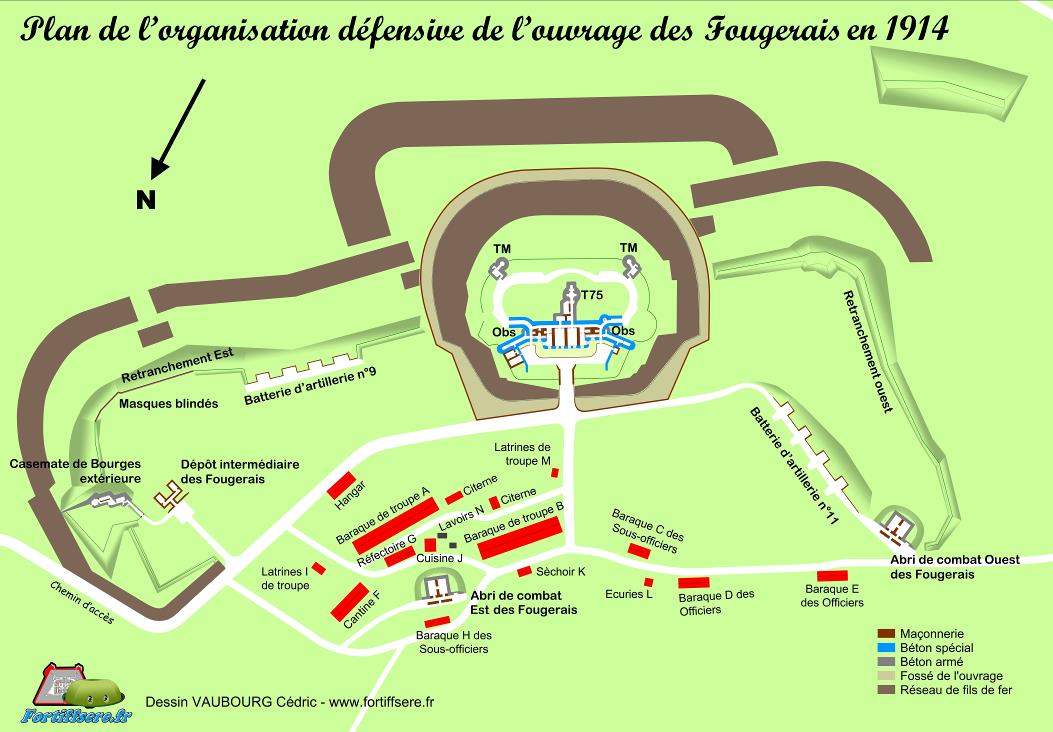

Les différents éléments extérieurs à proximité de l’ouvrage en 1914
Cuirassements extérieurs à l’ouvrage 1 casemate de Bourges armée de 2 pièces de 75 sur affût de casemate approvisionnées à 2000 coups/pièce. Elle possède un tube de rechange.
Batteries d’artillerie armées Batterie d’artillerie N°9 armée de 4 canons de 120 Long sur affût SP Batterie d’artillerie N°11 armée de 4 canons de 120 Long sur affût SP
Défense anti-aérienne 1 station de tir contre aéronefs modèle 1911 armée de 2 canons de 75 placée en arrière de la batterie d’artillerie n°9
Plusieurs tranchées et retranchement d’infanterie Retranchement d’infanterie Est équipé de masques blindés Retranchement d’infanterie Ouest
Abris de combat et abris cavernes Abri de combat Est des Fougerais est construit de 1905 à 1909. Sa capacité est de 31 places couchées et 51 places assises Abri de combat Ouest des Fougerais est construit de 1905 à 1909. Sa capacité est de 31 places couchées et 51 places assises
1 dépôt intermédiaire en arrière de la batterie n°9, sa capacité de stockage est de 1962 obus de 120
Aucun |
|
Projets de modernisation
Programme 1900 Coût des travaux 311 000 Frs · Construction d’une casemate de Bourges et d’un magasin à munitions. Installation d’un observatoire cuirassé et d’une tourelle de 75.
Projet complémentaire de 1905 · Installation de deux observatoires cuirassés pour la tourelle de 75.
Projet complémentaire de 1912-1913 · Construction de deux nouvelles batteries d’artillerie et d’un nouveau dépôt intermédiaire à l’extérieur de l’ouvrage.
Projet complémentaire de 1906 · Installation de deux tourelles de mitrailleuses GF4.
Projet de 1911-1914 · Construction d’une boulangerie à l’épreuve et de communications à l’épreuve vers les deux tourelles de mitrailleuses GF4.
Modernisations
· 1889 Réalisation d’une contrescarpe revêtue. · 1890-1895 Connexion au réseau de télégraphie électrique. · 1905-1909 Construction de deux abris de combat Est et Ouest en arrière de l’ouvrage. · 1906-1907 Construction de la casemate de Bourges à l’extérieur de l’ouvrage et d’un magasin à munitions. · 1906-1908 Construction des deux abris de rempart équipés chacun d’une guérite blindée. Installation de deux observatoires cuirassés et de la tourelle de 75. La tourelle était prête à tirer le 29 octobre 1907. · 1907-1909 Installation de deux tourelles de mitrailleuses qui seront prêtes à tirer le 22 janvier 1909. · 1911 construction d’une citerne à l’ouvrage. · 1908–1912 Amélioration du retranchement d’infanterie à l’Est de l’ouvrage en l’équipant de masques blindés. · 1890-1914 Construction d’une multitude de baraques en arrière de l’ouvrage pour loger une partie de la garnison de l’organisation défensive des Fougerais. |
|
En 1914, l’ouvrage des Fougerais est un ouvrage de premières lignes entièrement construit à l’épreuve avec un armement principal placé sous tourelle et sous casemate bétonnée. |
|

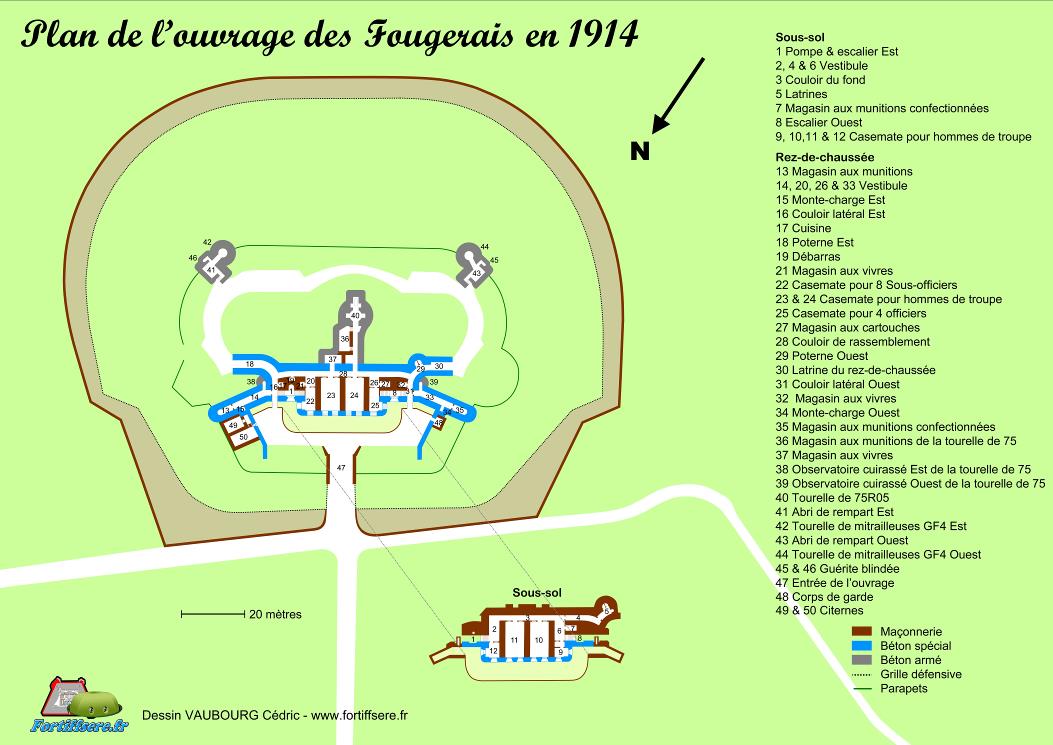

Equipement de l’ouvrage en 1914 |
|
Photo allemande de la tourelle de 75 de l’ouvrage en 1940. ©Lionel PRACHT |
|

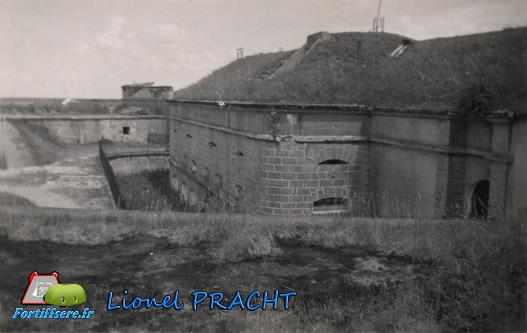

Photo allemande du casernement en 1940. ©Lionel PRACHT |
|
L’entrée du coté droit du casernement bétonné. Cliché VAUBOURG Julie |
|
Vestiges métalliques de la porte à l’entrée de l’ouvrage. © VAUBOURG Julie |
|

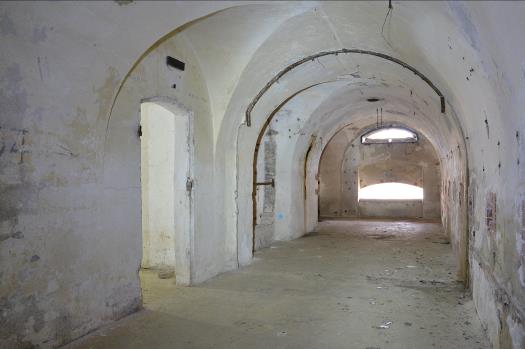

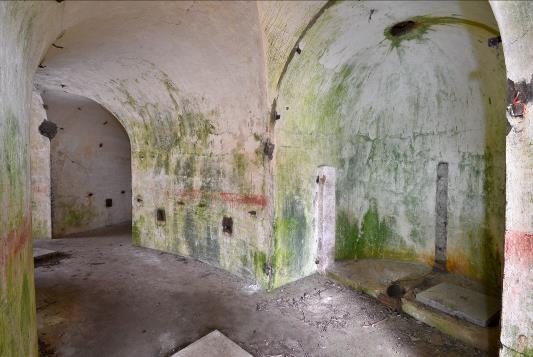

Le couloir au rez-de-chaussée près du magasin aux cartouches ©VAUBOURG Cédric |
|
Armement de l’ouvrage et cuirassements installés entre 1891 et 1912 |
|
L’ouvrage des Fougerais sera complètement ferraillé pendant la Seconde Guerre Mondiale sous l’organisation Todt. Aujourd'hui, l’ouvrage reste en bon état, il se situe au milieu d’un terrain militaire. Il appartient toujours à l’armée et son accès est interdit. |
|
Les latrines du rez-de-chaussée de l’ouvrage. ©VAUBOURG Cédric |
|

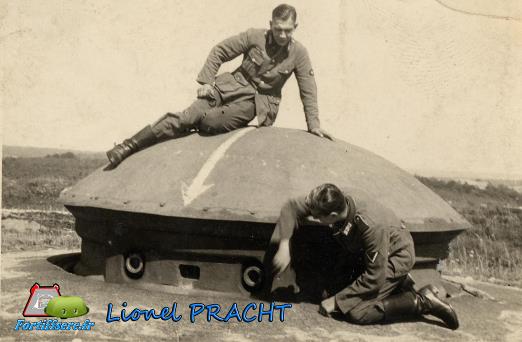

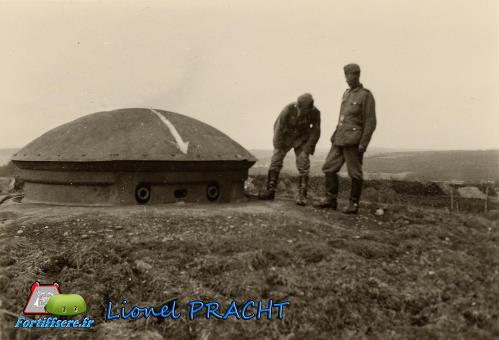

Photo allemande d’allemands devant la tourelle de 75 au début de la Seconde guerre Mondiale ©Lionel PRACHT |
|
Etat de l’ouvrage pendant la première guerre mondiale
Fin 1915, désarmement progressif de l’ouvrage pour envoyer les munitions pouvant aller sur le front. En mars 1916 , il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi. En 1917, l’ouvrage est réorganisé suite à la bataille de Verdun et les issues et les entrées du fort se voient équipées de chicanes montées avec des sacs de terre et des rondins en bois, armées de mitrailleuses et de goulottes lance grenades. |
|

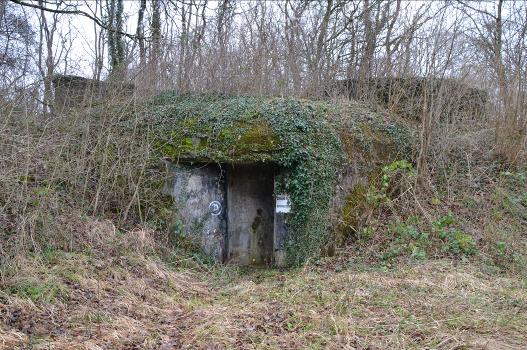

L’accès à la tourelle de mitrailleuses et à l’abri de rempart Est. Cliché VAUBOURG Julie |
|

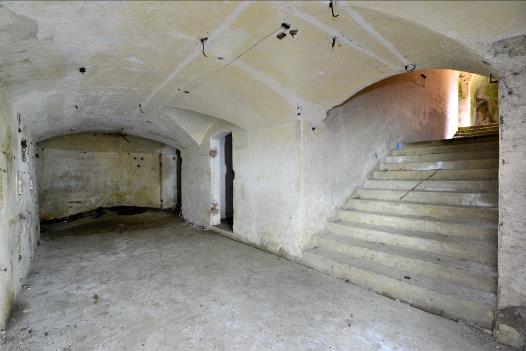

L’escalier Ouest d’accès au rez-de-chaussée. © VAUBOURG Julie |
|

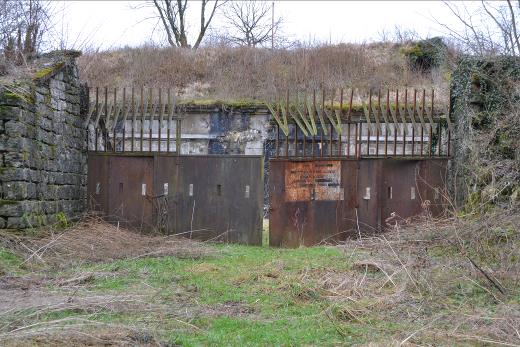

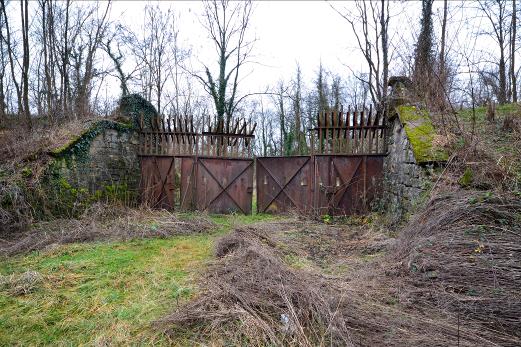

L’entrée de l’ouvrage et sa porte métallique. Cliché VAUBOURG Julie |
|

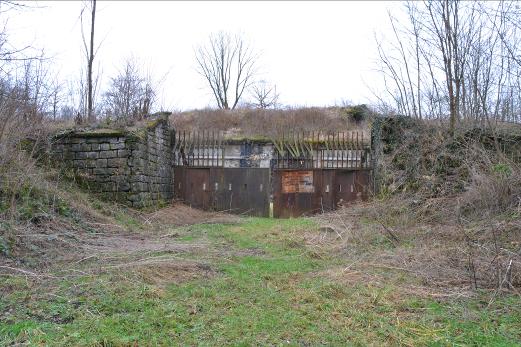

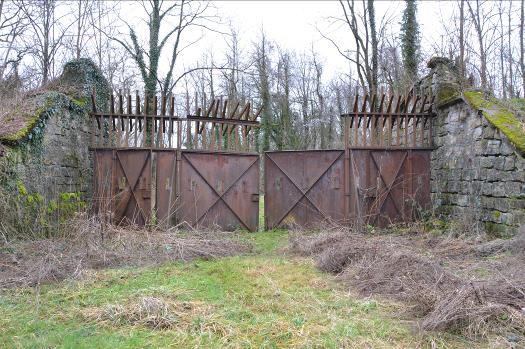

L’entrée de l’ouvrage et sa porte métallique. Cliché VAUBOURG Julie |
|
L’arrière de l’entrée de l’ouvrage et sa porte métallique. Cliché VAUBOURG Julie |
|

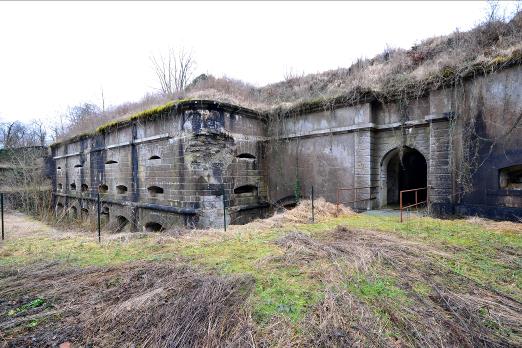

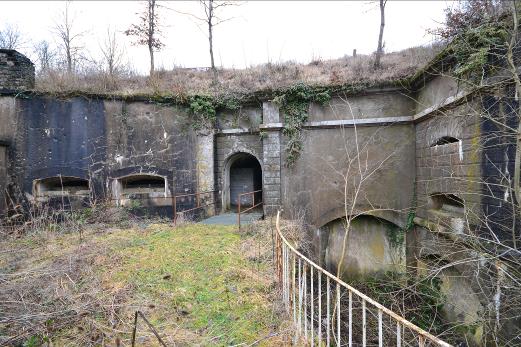

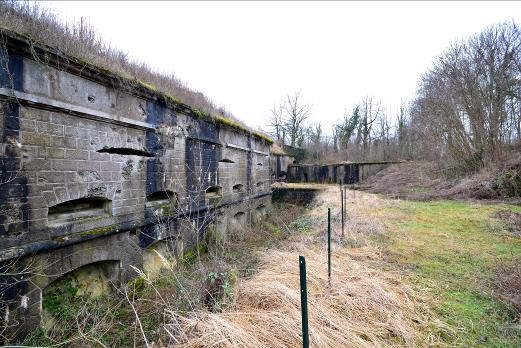

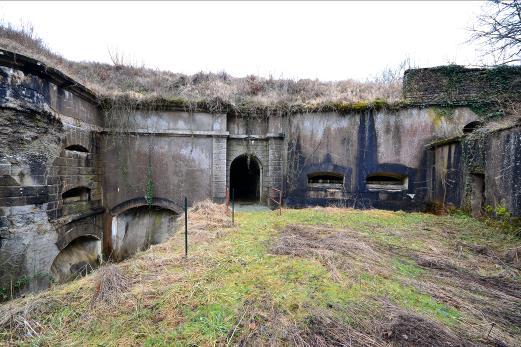

La façade du casernement bétonné. Cliché VAUBOURG Cédric |
|

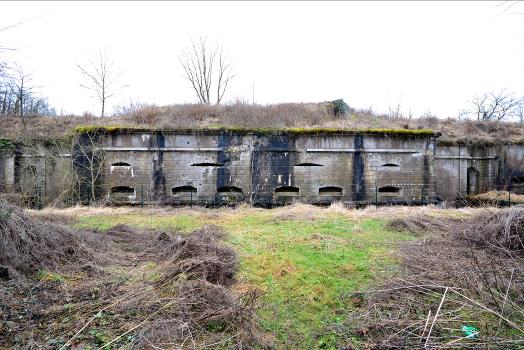

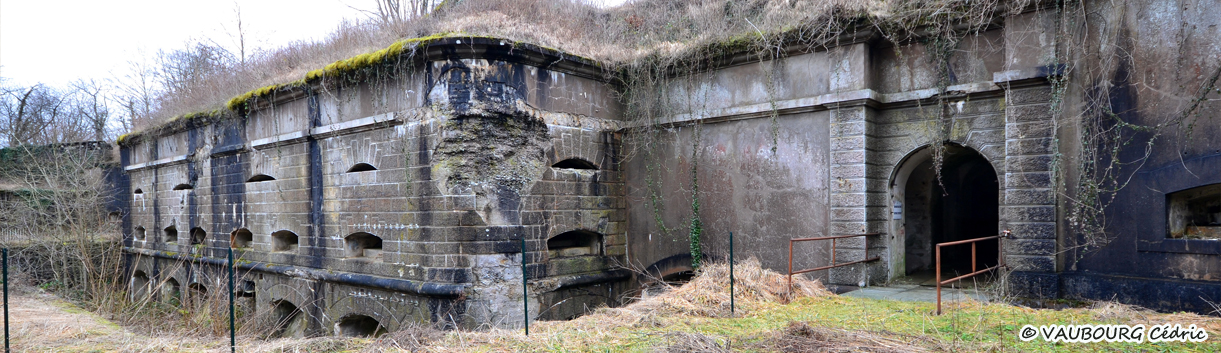

La façade du casernement bétonné. Cliché VAUBOURG Cédric |
|

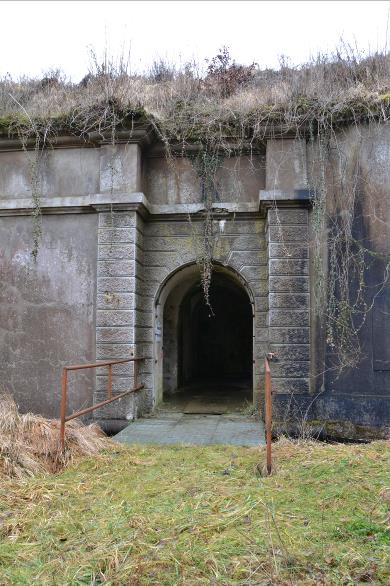

L’entrée ouest du casernement bétonné. Cliché VAUBOURG Cédric |
|
L’entrée Est du casernement bétonné. Cliché VAUBOURG Cédric |
|
L’entrée ouest du casernement bétonné. Cliché VAUBOURG Cédric |
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité du magasin à poudre
Capacité du magasin aux cartouches
|
· 224 places couchées et 113 places assises. · Aucun · Aucun · 2 magasins à munitions dans le casernement |
|
|
· 1 cuisinière de marque François Vaillant · Pas de boulangerie, le pain provient de la place · 1 puits dans le casernement extérieur et 1 puits dans l’ouvrage alimentant 1 citerne en béton sous le casernement bétonné de 210 m³. · Un pont levis à bascule en dessous à chaque entrée du casernement. |
|
Communication liaison optique Communication télégraphe électrique
Eclairage en 1914 |
· Aucune · Avec le central militaire au Château grâce à un téléphone Ader et une boîte de forteresse · Lampes à pétrole ou à bougies pour l’intérieur de l’ouvrage et des tourelles Liste du matériel d’éclairage du casernement en béton spécial · 10 quinquets de 7 lignes avec suspension et éjecteur. · 17 cages à applique à serrure · 6 cages à applique sans serrure · 2 chandeliers en cuivre · 5 lanternes portatives avec bec de 7 lignes |
|
|
1891 |
1903 |
1906 |
1908 |
1912 |
|
Pièces de rempart de l’ouvrage |
6 canons de 90 sur affût de campagne
|
||||
|
Cuirassements et casemates |
|
||||
|
Défense des fossés |
La défense des fossés s’effectue depuis le parapet et les embrasures du casernement de gorge aux fusils. |
||||
|
Nb de pièces |
6 |
6 |
4 |
6 |
10 |
|
Batterie d’artillerie n°9 Batterie d’artillerie n°11 |
|||||
|
Cuirassements et casemates extérieur à l’ouvrage |
|
1 casemate de Bourges qui flanque vers l’ouvrage de Meroux |
|||
|
Dates de construction
Effectif de l’ouvrage 146 hommes |
· 1889-1890
· 4 officiers · 8 sous-officiers · 134 soldats |
|
Armement du fort fin 1915 · 1 tourelle de 75R 05 armée sans munition · 2 tourelles de mitrailleuses armées chacune de 10 080 balles · 1 casemate de Bourges désarmée sans munition ne possédant plus qu’un affût. |
Armement du fort fin 1917 · 1 tourelle de 75R 05 armée de 2400 obus explosifs et 1600 obus à balles · 2 tourelles de mitrailleuses armées chacune de 57600 balles · 1 casemate de Bourges réarmée de ses 2 pièces et approvisionnées de 2400 obus explosifs et 1600 obus à balles · Quelques mitrailleuses et fusils mitrailleurs pour la défense rapprochée |
