L’ouvrage du Haut-Bois ou ouvrage de Banvillars

L’ouvrage du Haut-Bois est un ouvrage intermédiaire construit au sud de la place à 440 mètres d’altitude. Sa mission est de contrôler la voie ferrée qui mène à Besançon, la route de Belfort à Héricourt et d’empêcher l’accès à une armée ennemie à l’angle ouest du fort du Bois d’Oye. Il assure aussi la défense des intervalles entre l’ouvrage du Bas du Mont et les forts du Mont-Vaudois et du Bois d’Oye. Cet ouvrage moderne a la particularité de posséder un abri caverne à 300 mètres en arrière de l’ouvrage qui est relié par une galerie.

L’armement de l’ouvrage à la veille de la Grande guerre

Pièces de rempart de l’ouvrage

Aucun.

Cuirassements et casemates

1 tourelle de 75R 05 armée de 2 canons de 75 approvisionnée à 2000 coups/pièce.

Elle possède un observatoire cuirassé et un tube de rechange.

1 casemate de Bourges armée de 2 pièces de 75 sur affût de casemate approvisionnées à 500 coups/pièce. Elle possède un tube de rechange et un observatoire cuirassé.

1 tourelle de mitrailleuses GF4 armée de 2 mitrailleuses Hotchkiss approvisionnées de 57600 cartouches. Elle possède une mitrailleuses de rechange

1 observatoire cuirassé de commandement

Défense des fossés

Pas de flanquement des fossés, la défenses des abords

s’effectue aux fusils ou à la mitrailleuse

Total 6 pièces d’artillerie

Les différents éléments extérieurs à proximité de l’ouvrage en 1914

Batteries d’artillerie

Batteries d’artillerie armées

Aucune

Batteries d’artillerie désarmées de mobilisation

Batterie N° 9 dite de la Charme,

elle est prévue pour 4 canons de 120 Long sur affût SP

Ouvrages d’infanterie

Ouvrage du Bois des Esserts est un ouvrage terrassé construit de 1890 à 1891 qui se compose de plusieurs tranchées et de 88 places couchées sous abris en charpente.

Abris de combat et abris cavernes

Abri caverne du Haut-Bois est construit de 1888 à 1890.

Dépôts intermédiaires

Aucun

Magasins de secteur

Aucun

Magasin centraux

Aucun

Projets de modernisation

Projet de 1888 Coût des travaux 825 700 Frs

· Construction d’un ouvrage à l’épreuve dont le casernement sur deux niveaux ressemble à celui de l’ouvrage des Fougerais, d’une capacité de 173 places couchées et 93 places assises.

Programme 1900 Coût des travaux 306 000 Frs

· Construction d’une casemate de Bourges et d’un magasin à munitions.

· Installation d’un observatoire cuirassé et d’une tourelle de 75 R 05.

Cuirassements supplémentaires rajoutés en 1907 au projet de 1900

· Installation de deux observatoires cuirassés et d’une tourelle de mitrailleuses.

· Construction d’une galerie de liaison de l’ouvrage à l’abri caverne.

Projet de 1914

· Construction dans l’ouvrage d’une boulangerie à l’épreuve.

Modernisations

· 1888-1890 Construction d’un abri caverne à l’extérieur de l’ouvrage de 236 places couchées et d’une galerie de liaison avec l’abri caverne.

· 1908-1910 Construction d’une casemate de Bourges équipée d’un observatoire cuirassé et d’un abri de rempart de 27 places assises

· 1908-1910 Installation de deux observatoires cuirassés et d’une tourelle de 75R 05 qui sera prête à tirer le 25 janvier 1910.

· 1909-1910 Installation d’une tourelle de mitrailleuses GF4 qui sera prête à tirer le 25 avril 1910.

· 1890-1900 Connexion au réseau de télégraphie électrique.

· 1908-1914 Construction d’un retranchement d’infanterie blindé à l’extérieur de l’ouvrage.

· 1911-1912 Amélioration de la ventilation dans la casemate de Bourges.

En 1914, l’ouvrage du Haut-Bois est un ouvrage de premières lignes entièrement construit à l’épreuve avec un armement principal placé sous tourelle et sous casemate bétonnée.

Equipement de l’ouvrage en 1914

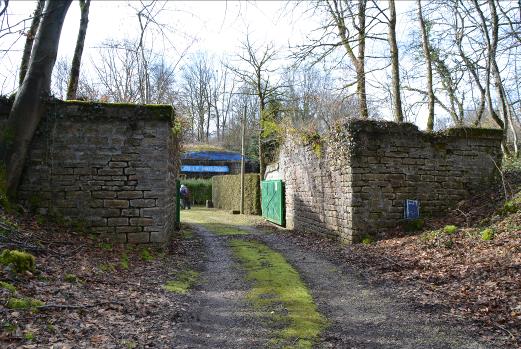

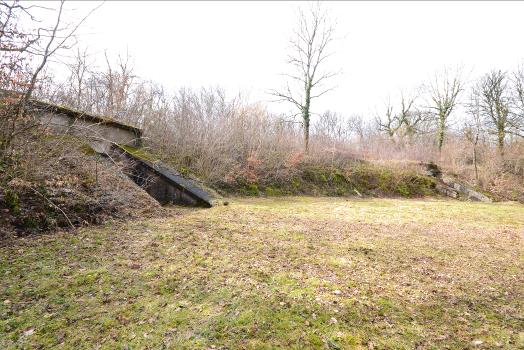

L’entrée extérieure après le fossé de l’ouvrage.

©VAUBOURG Julie

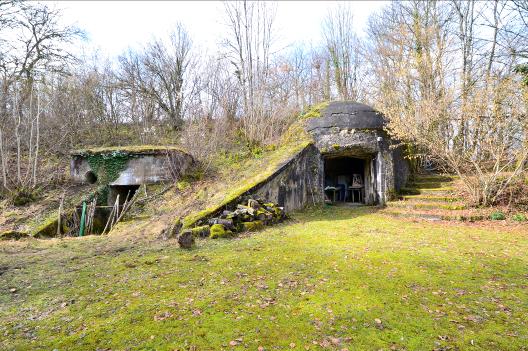

L’accès a la tourelle de 75R05 et à la traverse abri du côté ouest.

©VAUBOURG Cédric

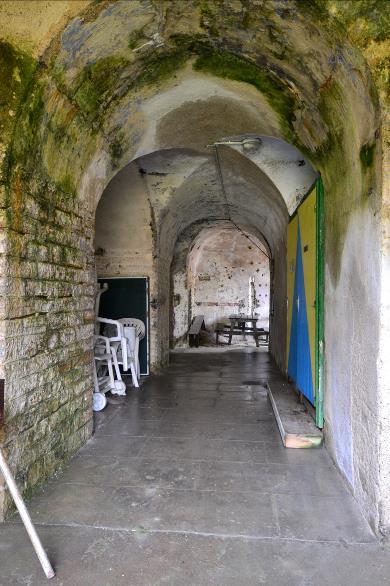

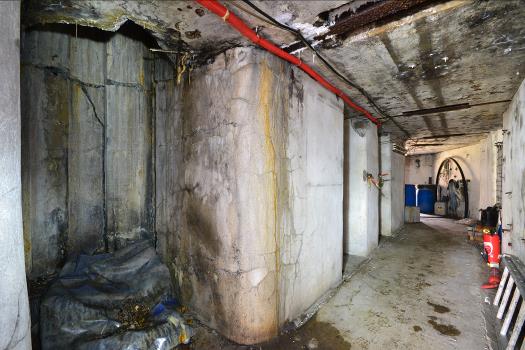

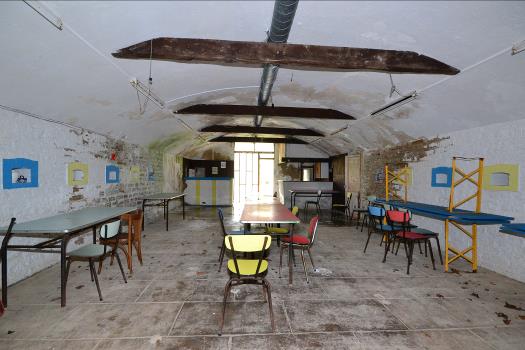

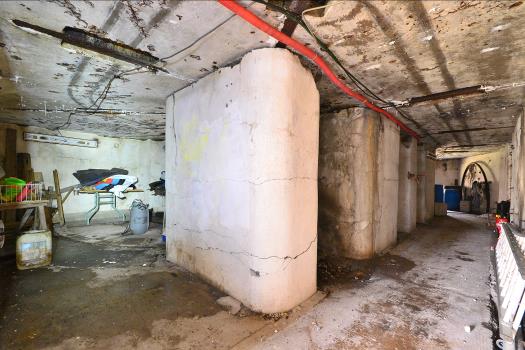

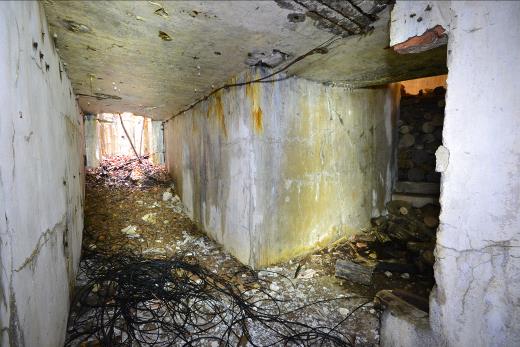

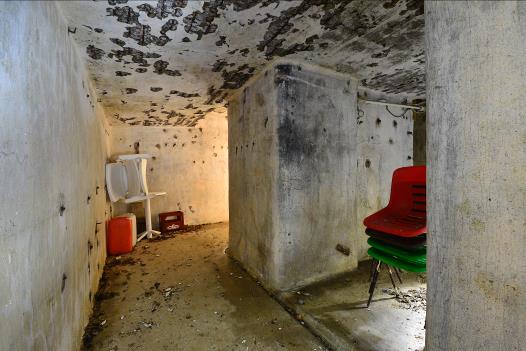

Le couloir derrière les chambrées du casernement.

Cliché VAUBOURG Julie

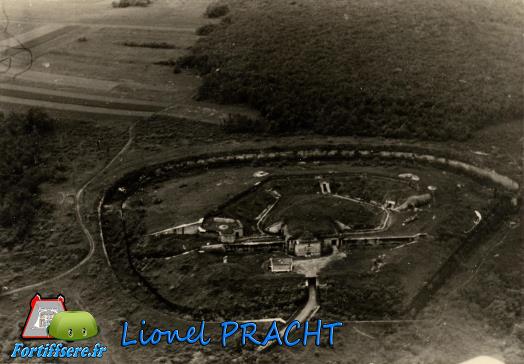

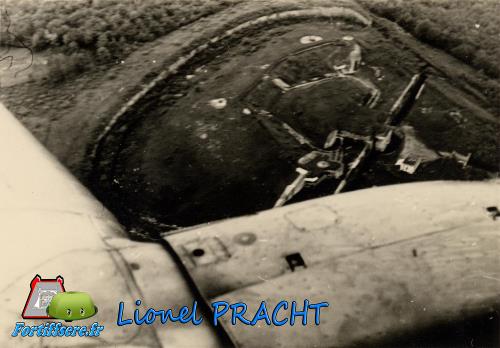

Vue aérienne de l’ouvrage du Haut Bois pendant la Seconde Guerre Mondiale

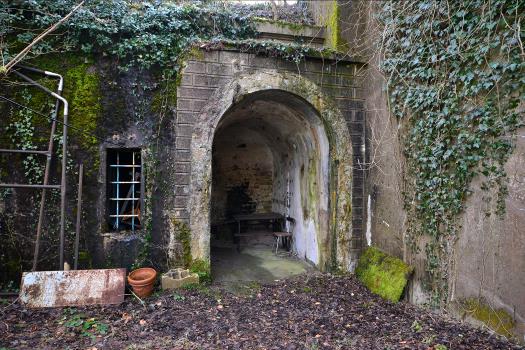

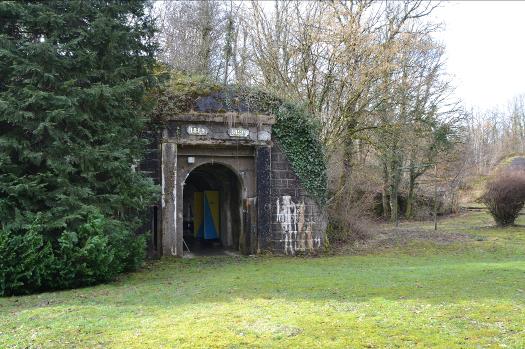

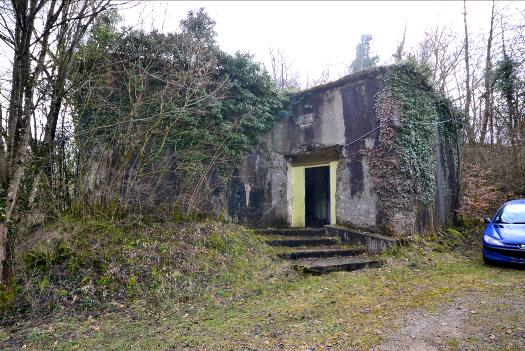

L’entrée du casernement bétonné

©VAUBOURG Julie

Armement de l’ouvrage et cuirassements installés entre 1892 et 1912

Pendant la Seconde Guerre Mondiale, l’ouvrage sera complètement ferraillé sous l’organisation Todt comme les autres ouvrages de la place.

Aujourd’hui, l’ouvrage appartient à la commune de Banvillars, qui confie sa gestion à un club de naturistes. Accès interdit sans autorisation

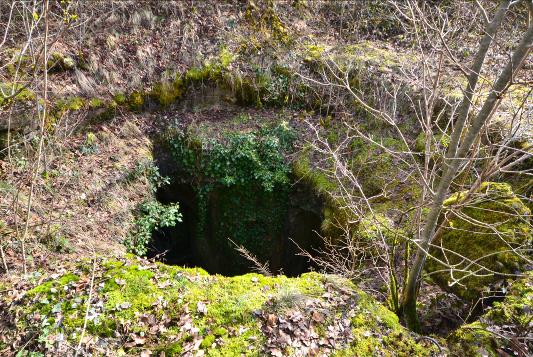

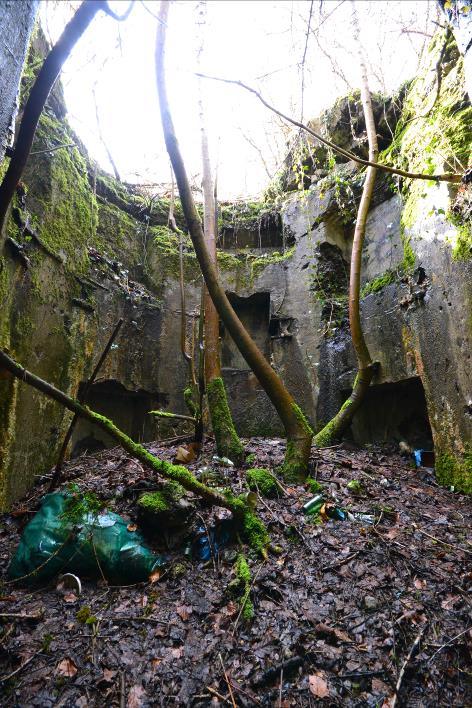

Le puits de la tourelle de 75. ©VAUBOURG Cédric

Vue aérienne de l’ouvrage du Haut Bois pendant la Seconde Guerre Mondiale

Etat de l’ouvrage pendant la première guerre mondiale

Fin 1915, désarmement progressif de l’ouvrage pour envoyer les munitions pouvant aller sur le front.

En mars 1916 , il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi.

En 1917, l’ouvrage est réorganisé suite à la bataille de Verdun et les issues et les entrées du fort se voient équipées de chicanes montées avec des sacs de terre et des rondins en bois, armées de mitrailleuses et de goulottes lance grenades.

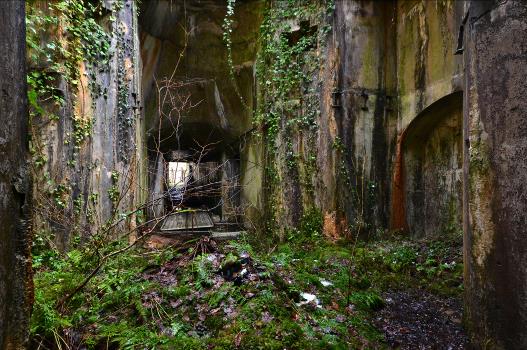

L’intérieur de la tourelle de 75. ©VAUBOURG Cédric

L’accès à la casemate de Bourges. © VAUBOURG Cédric

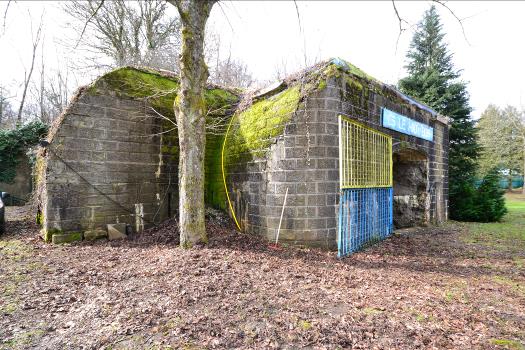

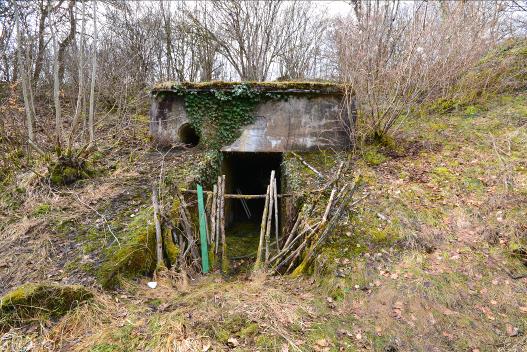

L’abri de l’emplacement de DCA près de l’entrée de l’ouvrage. Cliché VAUBOURG Julie

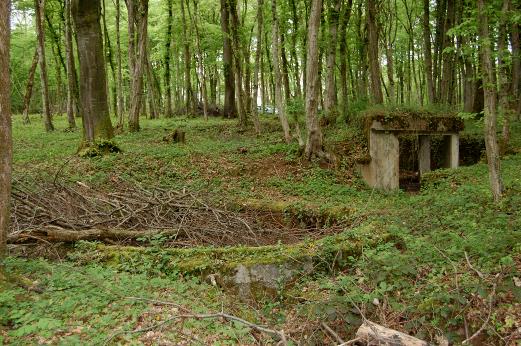

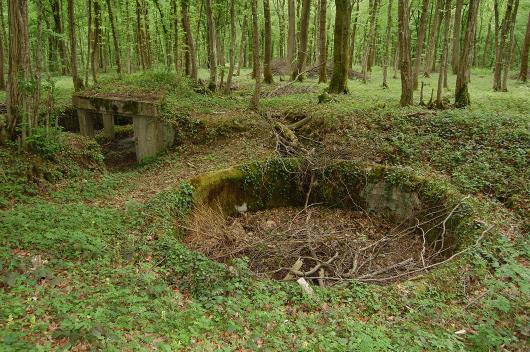

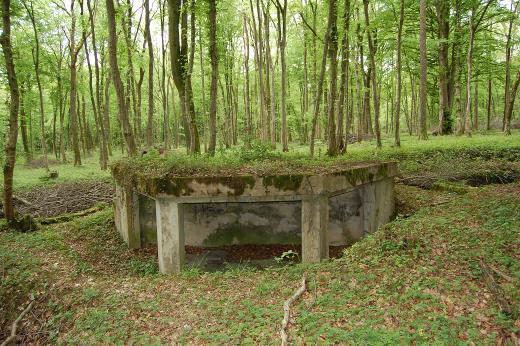

Un des deux emplacements de DCA. Cliché VAUBOURG Julie

Le deuxième emplacement de DCA . Cliché VAUBOURG Julie

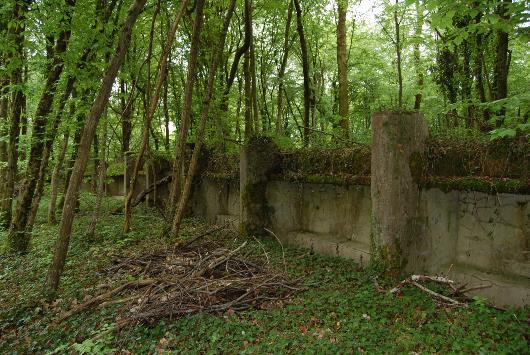

Le retranchement d’infanterie à droite de l’ouvrage . Cliché VAUBOURG Cédric

L’accès à la tourelle de 75R05 . Cliché VAUBOURG Cédric

Au fond de la galerie le puits de l’observatoire cuirassé de la tourelle de 75 . Cliché VAUBOURG Cédric

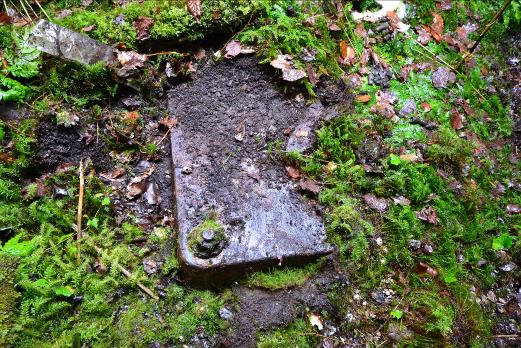

Vestige métalliques au rez-de-chaussée de la tourelle de 75 . Cliché VAUBOURG Cédric

L’abri de rempart près de la tourelle de mitrailleuses . Cliché VAUBOURG Cédric

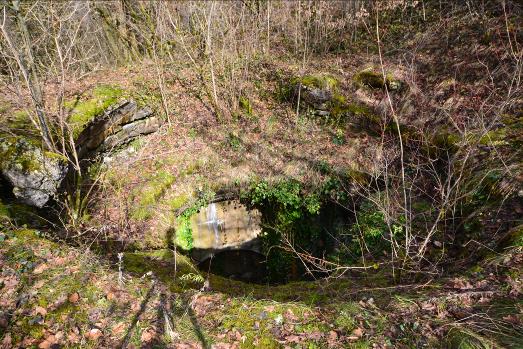

Le puits de la tourelle de mitrailleuses . Cliché VAUBOURG Cédric

L’accès à la tourelle de mitrailleuses . Cliché VAUBOURG Cédric

Le puits de la tourelle de mitrailleuses . Cliché VAUBOURG Cédric

La rue du rempart près de la tourelle de mitrailleuses . Cliché VAUBOURG Cédric

L’abri de rempart collé à la casemate de Bourges. Cliché VAUBOURG Cédric

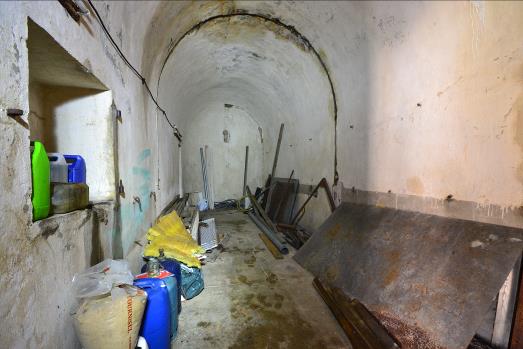

L’intérieur de la casemate de Bourges . Cliché VAUBOURG Cédric

La poterne Ouest du casernement bétonné . Cliché VAUBOURG Cédric

L’intérieur de la casemate de Bourges près de l’observatoire cuirassé . Cliché VAUBOURG Cédric

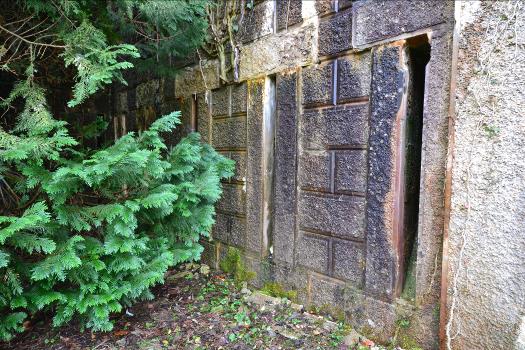

Détail des créneaux de fusillade du casernement . Cliché VAUBOURG Cédric

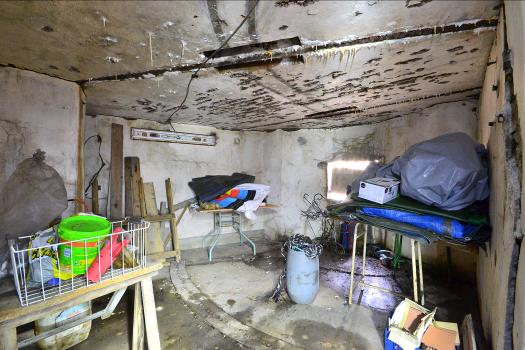

La casemate pour 23 hommes de troupe . Cliché VAUBOURG Cédric

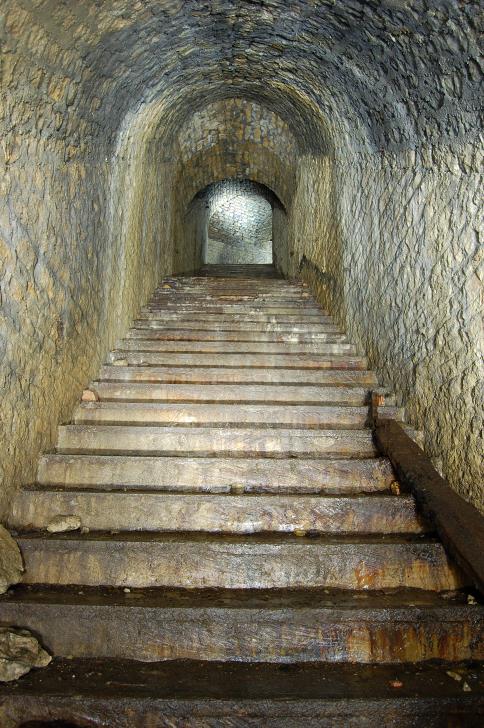

L’escalier d’accès à l’abri caverne depuis le casernement bétonné . Cliché VAUBOURG Julie

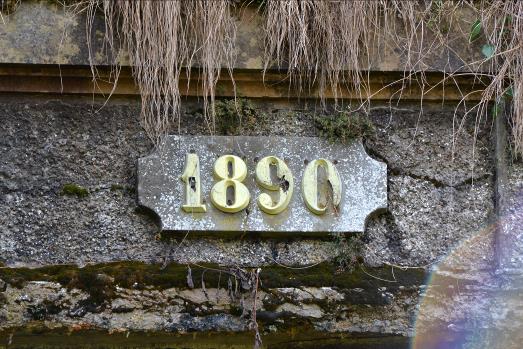

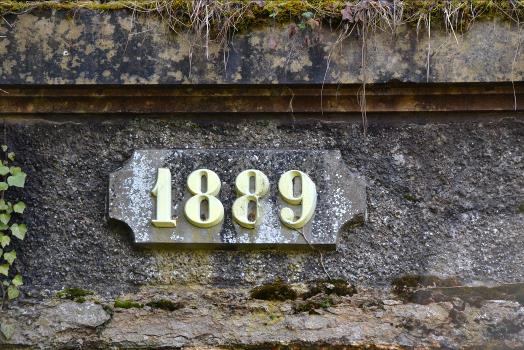

Les dates de construction à l’entrée du casernement bétonné de l’ouvrage . Cliché VAUBOURG Cédric

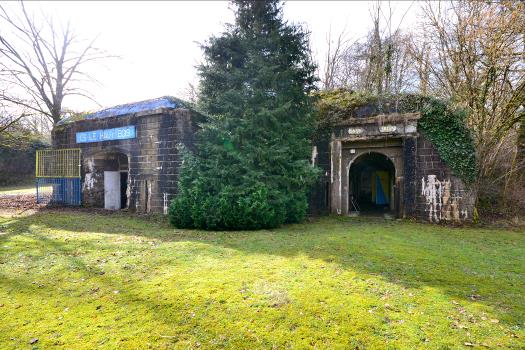

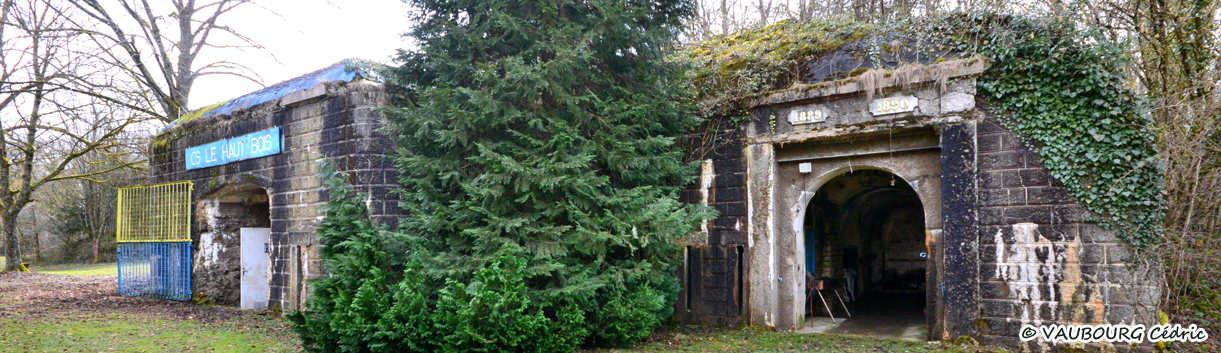

La façade du casernement bétonné de l’ouvrage . Cliché VAUBOURG Cédric

Dates de construction de l’ouvrage

Coût des travaux prévus en 1890

Effectif de l’ouvrage 53 hommes

Effectif de l’abri caverne extérieur

· 1890-1892

· 585 900 Frs

· 53 soldats

· 6 officiers

· 6 sous-officiers

· 220 soldats

Capacité du casernement à l’épreuve

Capacité des casernement en maçonnerie

Capacité du magasins à poudre

Capacité du magasin aux cartouches

· 39 places couchées et 104 places assises dans l’ouvrage

· 232 places couchées et 27 places assises dans l’abri caverne à l’extérieur de l’ouvrage.

· 5 places couchées dans le corps de garde extérieur de l’ouvrage.

· Aucun

· Aucun en 1914.

Cuisine

Boulangerie

Puits et citernes

Pont de l’entrée principale

· 1 cuisinière de marque François Vaillant dans l’abri caverne.

· Pas de boulangerie, le pain provient de la place

· 1 puits de 47,9 m³ /mois

· 1 pont à levis à bascule en dessous

Communication liaison optique

Communication télégraphe électrique

Eclairage en 1914

· Aucune

· Avec le central militaire au Château grâce à un téléphone Ader et une boite de forteresse

· Lampes à pétrole ou à bougies pour l’intérieur de l’ouvrage.

	1892	1903	1906	1908	1912
Pièces de rempart de l’ouvrage	8 canons de 90 sur affût de campagne				1 tourelle de mitrailleuses 1 tourelle de 75 R 05 1 casemate de Bourges 3 observatoires cuirassés
Cuirassements et casemates
Défense des fossés	Pas de flanquement des fossés la défenses des abords s’effectue aux fusils ou à la mitrailleuse
Nb de pièces	8	8	8	8	6

Armement de l’ouvrage fin 1915

· 1 tourelle de 75R 05 armée sans munition

· 1 tourelle de mitrailleuses désarmée

· 1 casemate de Bourges désarmée sans munition.

Armement de l’ouvrage fin 1917

· 1 tourelle de 75R 05 armée de 2400 obus explosifs et 1600 obus à balles

· 1 tourelle de mitrailleuses armées de quelques balles

· 1 casemate de Bourges réarmée de ses 2 pièces et approvisionnées de 2400 obus explosifs et 1600 obus à balles.
