Aujourd'hui, l'ouvrage appartient à un particulier qui a construit sa maison sur un passage couvert. le fort est en bon état, mais il a été entièrement ferraillé, le pont de l’entrée, les grilles et les portes métalliques ont entièrement disparu. Propriété privée, se renseigner auprès du propriétaire pour une visite. |
|
Le fort du Roulon est un ouvrage à massif central qui se situe au Sud-est d’Epinal à une altitude de 445 mètres. Son rôle est de surveiller la route de Bains-les-Bains et d’empêcher toutes manœuvres ennemies vers la Franche-Comté car il possède d’excellentes vues sur le sud sud-ouest de la place. Il protège aussi les intervalles entre le réduit du Thiéha et la batterie des Friches. Ce fort a de grands points communs architecturaux avec celui de Girancourt, c’est aussi le seul ouvrage de la place à posséder un casernement à deux étages. |
|
L’armement du fort à la veille de la Grande guerre
Pièces de rempart du fort 8 canons de 90 approvisionnés à 600 coups/pièce. 4 mortiers de 27 approvisionnés à 300 coups/pièce 2 mortiers de 15 approvisionnés à 300 coups/pièce 1 section de 2 mitrailleuses de rempart modèle 1907 approvisionnée de 43 200 cartouches
Cuirassements et casemates Aucun
Défense des fossés 1 caponnière double armée de 2 canons révolver approvisionnés à 1800 coups/pièce et de 2 canons de 12 culasse approvisionnés à 150 coups/pièce 2 caponnières simples armées chacune d’1 canon révolver approvisionné à 1800 coups et d’1 canon de 12 culasse approvisionné à 150 coups.
Total 25 pièces d’artillerie
Les différents éléments extérieurs à proximité du fort en 1914
Batterie d’artillerie M48 du Roulon est non construite en 1914 Batterie d’artillerie M49 du Creux des Saules est non construite en 1914 Batterie d’artillerie R35 du Creux des Saules est non construite en 1914 Batterie d’artillerie de Naymont est une batterie enterrée type 1885 construite en 1890 qui n’est pas armée Batterie d’artillerie M50 de Safframénil est une batterie enterrée type 1885 armée de 4 canons de 120L construite en 1889. Batterie d’artillerie M51 le Vassot est non construite en 1914
Redoute N°11 Nord du Roulon est un ouvrage terrassé construit en 1889 Redoute de Naymont est un ouvrage terrassé construit en 1888-89
Abris de combat et abris cavernes Aucun
Aucun
Aucun |
|
Projets de modernisation
Programme 1900 de remise en valeur du fort. Coût des travaux env. 20. 000 Fr or · Installation d’un réseau de queues de cochon autour de l’ouvrage et de grilles défensives en bas du fossé et au dessus des caponnières.
Projet de modernisation du fort et de son armement en 1908 travaux prévus en 1915 - 1917 · Remplacement de deux caponnières par un coffre simple et un coffre double de contrescarpe. Construction d’un casernement bétonné · Installation de deux tourelles de mitrailleuses et d’une tourelle de 155R 07
Projet complémentaire de 1914, les travaux étaient prévus en 1915 -1917 · Construction d’une usine électrique et de deux casemates de Bourges · Installation d’une tourelle de 75R 05 et d’une deuxième tourelle de 155R 07 à l’intérieur du fort
Modernisations
· 1890 - 1900 Connexion au réseau de voie de 60, installation d’une voie dans le fort et dans la rue des remparts pour le transport des munitions vers les pièces d’artillerie · 1900 - 1906 Installation d’un réseau de queues de cochon autour de l’ouvrage et de grilles défensives au dessus des caponnières sur le mur de contre-escarpe. · 1907-1908 Modification des plateformes de tir en les surélevant pour y placer des pièces de campagne. · 1910 Installation de quatre projecteurs oxyacétyléniques pour l’éclairage des fossés.
|
|
Armement du fort et cuirassements installés entre 1881 et 1912 |
|
En 1914, le fort du Roulon est un ouvrage non modernisé de première catégorie de la 21ème région qui ne possède pas de partie à l’épreuve des nouveaux obus. Son armement principal est placé à l’air libre. |
|
Equipement du fort en 1914 |
|
Le poste optique du fort. Cliché VAUBOURG Cédric |
|

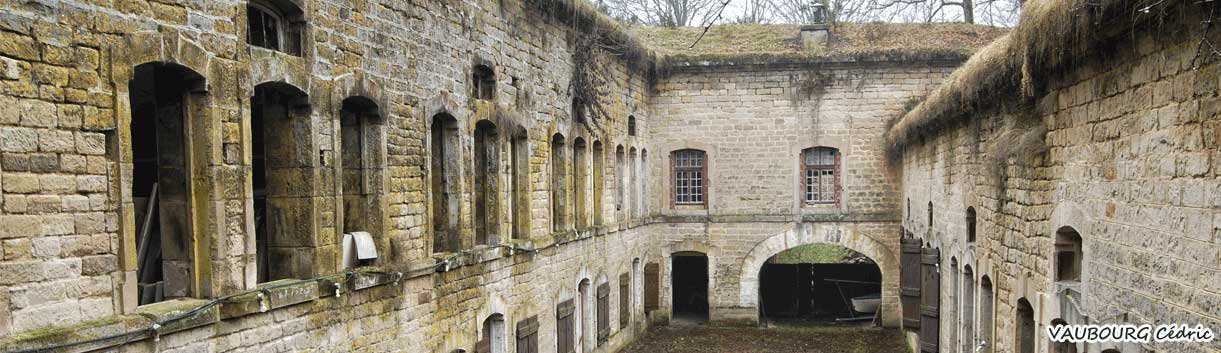

La rue des remparts Cliché VAUBOURG Julie |
|

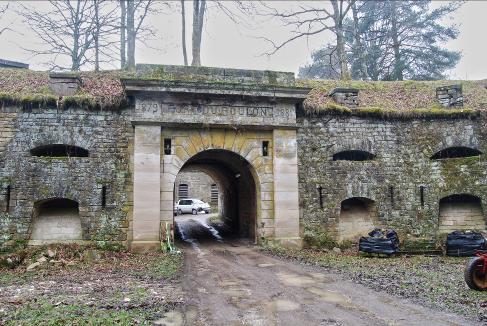

L’entrée du fort . Cliché VAUBOURG Cédric |
|

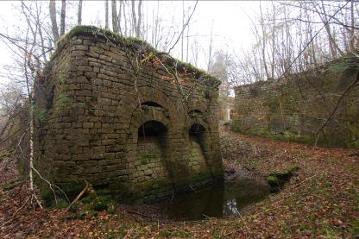

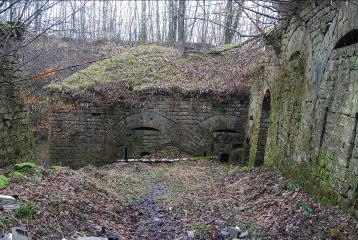

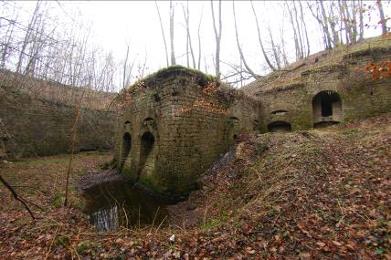

La caponnière double. Cliché VAUBOURG Cédric |
|
Etat du fort pendant la première guerre mondiale
Fin 1915, désarmement progressif du fort pour envoyer les pièces sur le front En mars 1916, il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi En 1917, le fort est réarmé suite à la bataille de Verdun et les issues et les entrées du fort se voient équipées de chicanes montées avec des sacs de terre et des rondins en bois, armées de mitrailleuses et de goulottes lance grenades. |
|

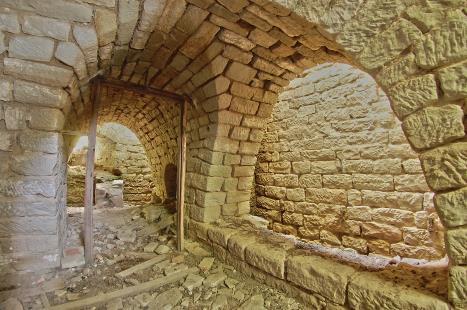

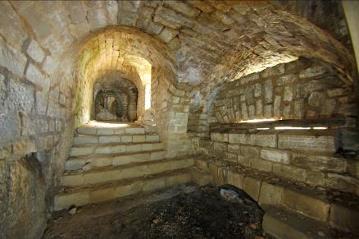

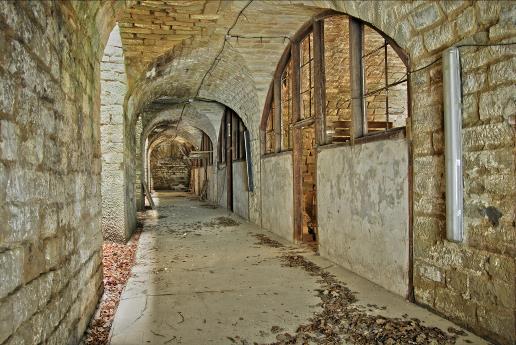

Une galerie derrière les chambrées des casernements . Cliché VAUBOURG Cédric |
|
La caponnière de gorge. Cliché VAUBOURG Cédric |
|

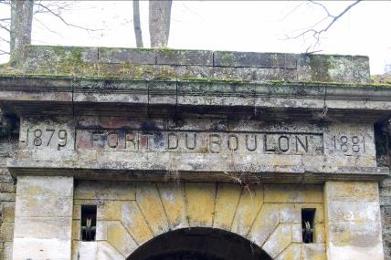

Détail du cartouche au dessus de l’entée. Cliché VAUBOURG Cédric |
|
L’emplacement de la porte blindée près du corps de garde extérieur. Cliché VAUBOURG Cédric |
|

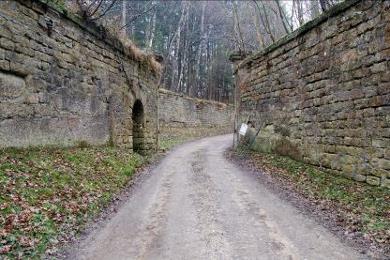

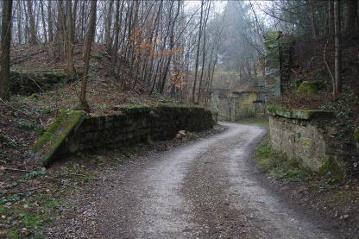

Le chemin d’accès au fort. Cliché VAUBOURG Cédric |
|
La caponnière de gorge. Cliché VAUBOURG Cédric |
|

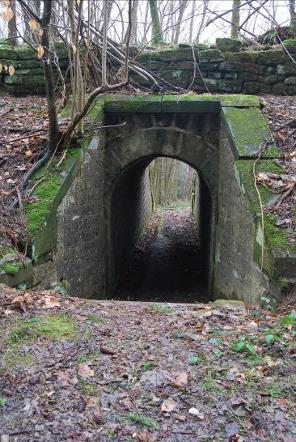

Une sortie d’infanterie en avant de l’entrée du fort. Cliché VAUBOURG Cédric |
|
La caponnière simple de gorge. Cliché VAUBOURG Cédric |
|

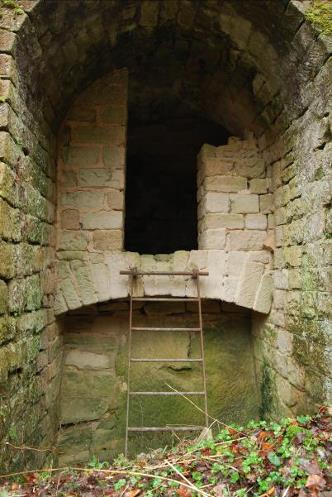

Un échelle d’accès qui débouche dans le fossé de gorge près de la caponnière. Cliché VAUBOURG Cédric |
|

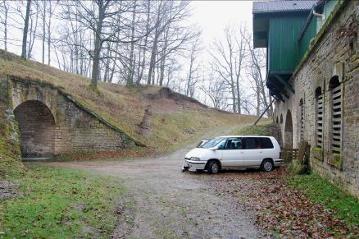

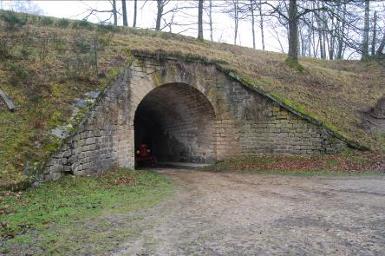

Le passage couvert de l’entrée. Cliché VAUBOURG Cédric |
|

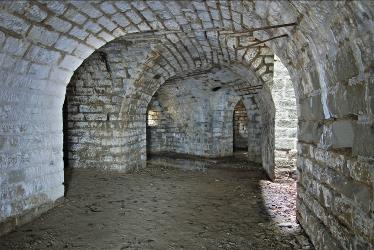

L’accès vers le casernement de la troupe. Cliché VAUBOURG Cédric |
|

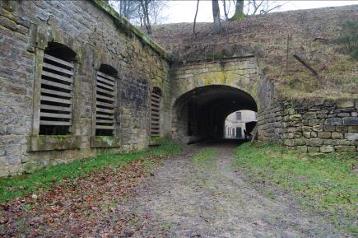

Le casernement des officiers face à l’entrée . Cliché VAUBOURG Cédric |
|

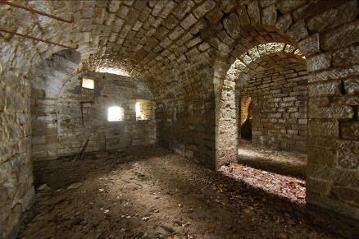

Le couloir d’accès à la caponnière simple de gorge. Cliché VAUBOURG Cédric |
|
La caponnière de gorge. Cliché VAUBOURG Cédric |
|

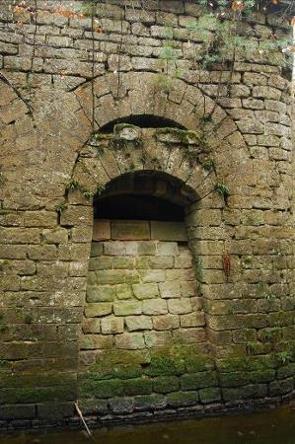

Détail d’un créneaux de tir Cliché VAUBOURG Cédric |
|

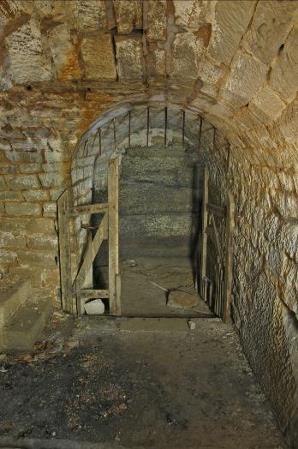

L’accès à la caponnière de gorge. Cliché VAUBOURG Cédric |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales |
|
Un morceau de voie de 60 dans le passage de l’entrée. Cliché VAUBOURG Cédric |
|

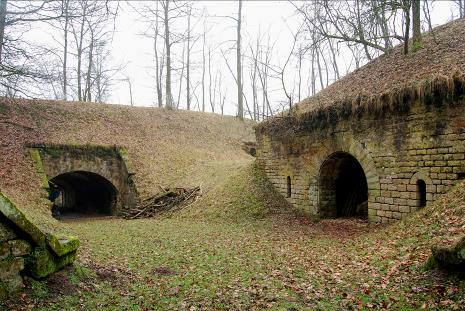

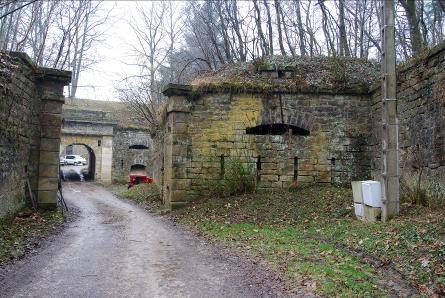

Vue sur le corps de garde extérieur et l’entrée du fort. Cliché VAUBOURG Cédric |
|

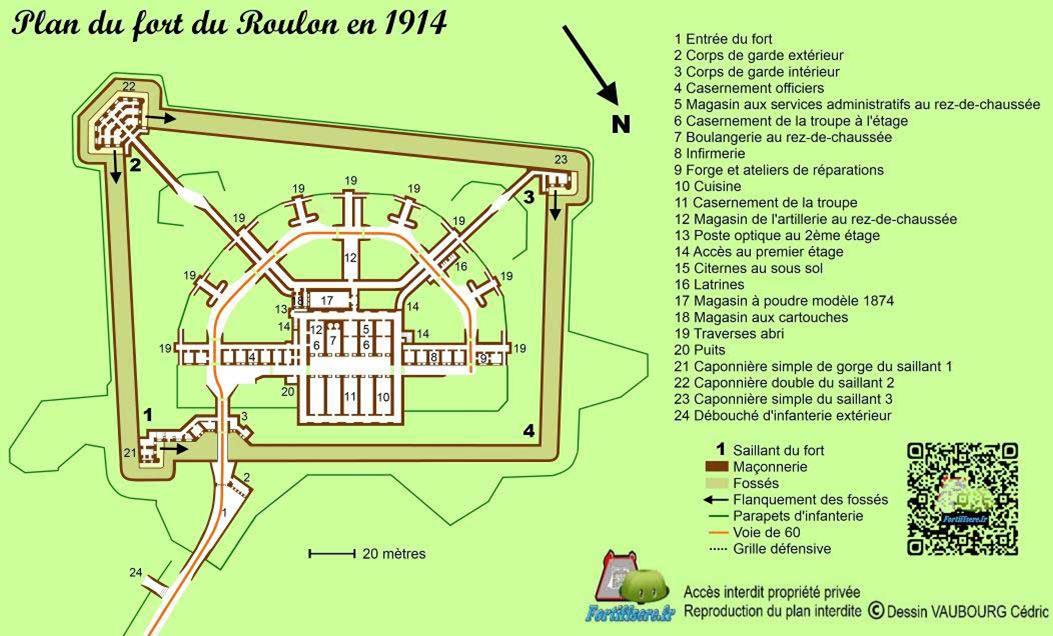

Le fort du Roulon ou fort Championnet |
|
|
1881 |
1884 |
1906 |
1908 |
1912 |
|
Pièces de rempart du fort |
|||||
|
Cuirassements et casemates |
|
||||
|
Défense des fossés |
|||||
|
Nb de pièces |
22 |
20 |
22 |
22 |
24 |
|
Dates de construction Coût des travaux en 1885
Effectif 393 hommes |
· 14 aout 1879 – 1881 · 1 100 000 Francs
· 9 officiers, 44 sous-officiers et 340 soldats · 1 infirmerie pouvant recevoir 24 malades · 1 écurie pouvant recevoir 3 chevaux |
|
Effectif maximum en 1916 · 207 soldats · 8 sous-officiers · 3 officiers |
Armement du fort fin 1915 · Aucune pièce de remparts · 3 caponnières désarmées |
Armement du fort fin 1917 · 3 caponnières armées de 8 mitrailleuses de flanquement sur des supports fixés au mur qui viennent d’être installés. · Quelques mitrailleuses et fusils mitrailleurs pour la défense rapprochée |
|
Effectif prévu de la répartition de la garnison de guerre dans le fort en 1914 d’après l’instruction du 30 juillet 1909
· Infanterie : 4 officiers, 250 soldats et 1 cheval du 37ème Régiment territorial · Artillerie : 1 officier et 107 soldats du Groupe territoriale du 8ème Régiment d’artillerie à pied · Génie et services divers : 2 télégraphistes Soit un effectif de 5 officiers, 368 hommes et 1 cheval |
Effectif à la mobilisation en 1914 à la première heure
· Infanterie : 2 officiers et 151 soldats du 170ème RI · Artillerie : 1 officier et 37 soldats du 8ème régiment d’artillerie à pied dont 1 gardien de batterie · Génie et services divers : 2 télégraphistes Soit un effectif de 239 hommes |
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie Capacité du magasin à poudre Capacité du magasin aux cartouches |
· Aucune · 381 places couchées · 60 tonnes de poudre noire à la construction du fort · 600000 cartouches à la construction du fort |
|
· 2 à 3 cuisinières de marque François Vaillant · 2 fours de 150 rations · 1 puits alimentant une citerne de 80 m3 · 1 pont à levis système Devèze |
|
|
Communication liaison optique
Communication télégraphe électrique
Eclairage en 1914 |
· Une liaison à mettre en place à la mobilisation avec le fort du Bambois à 6,4 km par le biais du poste de Pichette. L’appareil optique à pétrole d’un calibre 14 est en réserve au magasin du génie de la place · 1 liaison depuis le poste optique extérieur des Pichettes avec le Mont des Fourches à 42 km vers Langres, grâce un appareil optique à acétylène de calibre 50 . · Avec le poste optique extérieur des Pichettes, le réduit du Thiéha, la batterie de Friches et le central civil et militaire grâce à un appareil microphone système Ader et un morse de campagne modèle 1907 · Lampes à pétrole pour l’intérieur du fort et oxyacétyléniques pour les fossés |
