Le fort de Servance est un fort à massif central, placé à proximité de la nouvelle frontière, sur le sommet du Ballon de Servance, à 1216 mètres d’altitude. Il est construit au bord du ravin de Saint-Maurice, d’où il peut surveiller la route du Col de Bussang jusqu’au village de Saint-Maurice, la route qui mène à Giromagny par le ballon d’Alsace et la route de Château-Lambert à Plancher-les-Mines. Il peut aussi se défendre mutuellement avec les forts de Giromagny et de Château-Lambert. Son armement est renforcé par une batterie annexe maçonnée à 6 emplacements qui surveille les routes de Stalon, du Rossly et du Ballon d’Alsace. |
|

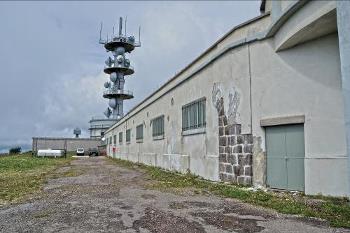

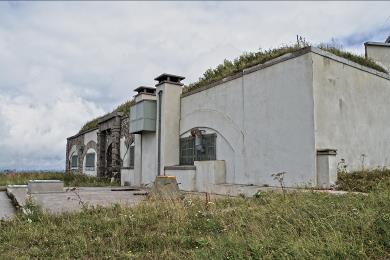

La façade du casernement entre les saillants 4 et 5 du fort de Servance Cliché VAUBOURG Cédric |
|
Pendant la deuxième Guerre Mondiale, les ferronneries et les grilles défensives seront ferraillées par l’occupant sous l’organisation Todt. Puis, le fort sera occupé en 1952 par la base aérienne 116 qui installera un radar pour surveiller le trafic aérien venant de l'Europe de l’est. C’est, aujourd’hui, toujours un terrain militaire très actif qui ne se visite pas. Son accès est strictement interdit. |
|
L’armement du fort et de la batterie d’artillerie annexe à la veille de la Grande guerre
Pièces de rempart du fort 6 canons de 120 long sur affût SP approvisionnés à 700 coups/pièce. 2 canons de 90 sur affût de campagne approvisionnés à 600 coups/pièce. 6 canons de 95 sur affût SP approvisionnés à 600 coups/pièce. 3 mortiers lisses de 15 approvisionnés à 300 coups/pièce 2 sections de 2 mitrailleuses de rempart modèle 1907 approvisionnées de 43200 cartouches/section. 2 sections de 2 mitrailleuses sur trépieds modèle 1907 approvisionnées de 43200 cartouches/section.
Cuirassements et casemates Aucun
Défense des fossés 1 caponnière double armée de 2 canons révolver approvisionnés à 1500 coups/pièce. 1 caponnière simple armée d’un canon révolver approvisionné à 1500 coups.
Batterie annexe 6 canons de 95 sur affût SP approvisionnés à 600 coups/pièce. 2 mortiers lisses de 22 approvisionnés à 300 coups/pièce
Total 40 pièces d’artillerie hors rechanges
Les différents éléments extérieurs à proximité du fort et de la batterie en 1914
Aucun
Aucun
Abris de combat et abris cavernes Aucun
Aucun
Aucun |
|
Projet de modernisation
Projet de 1905 · Construction derrière le casernement d’un magasin à munitions en béton armé.
Projet de 1906 · Construction d’une nouvelle batterie d’artillerie dans le chemin d’accès du fort.
Modernisations
· 1882-1885 Construction d’un casernement, d’un corps de garde extérieur et d’un fossé partiellement flanqué à la batterie annexe · 1882-1885 Construction d’un magasin à poudre modèle 1875 et agrandissement du casernement en créant des magasins aux vivres près de la boulangerie · 1890 Construction d’un magasin sous-roc · 1899 Amélioration du profil des parapets d’artillerie des plateformes de tir. · 1890-1910 Installation d’une voie de 60 à l’intérieur du fort et de la batterie. Elle est équipée de 2 plaques tournantes et de 6 lorrys pour le transport des munitions. · 1900-1910 Installation d’un réseau de queues de cochon autour de l’ouvrage et de grilles défensives au dessus des caponnières sur le mur de contre-escarpe. · 1908 Amélioration de la télégraphie et remise en état des maçonneries qui ont subi plusieurs hivers rigoureux. · 1910 Installation de trois projecteurs oxyacétyléniques pour l’éclairage des fossés. · 1911 Installation de pare-neige sur le chemin entre le fort et la batterie |
|
Armement du fort et de la batteries d’artillerie annexe et cuirassements installés entre 1879 et 1913 |
|
En 1914, le fort de Servance et la batterie de Servance n’ont pas été renforcés car on juge difficile à une armée ennemie d’amener des grosses pièces d’artillerie dans ce secteur. Ils font partis des ouvrages de deuxième catégorie appartenant à la 7ème région qui doivent soutenir avec un armement à l’air libre les troupes de campagne. Le fort possède un magasin à munitions à l’épreuve mais aucun locaux résistants aux nouveaux obus pour abriter les soldats. La batterie annexe ne possède pas de locaux protégés pour les hommes ou les munitions. |
|

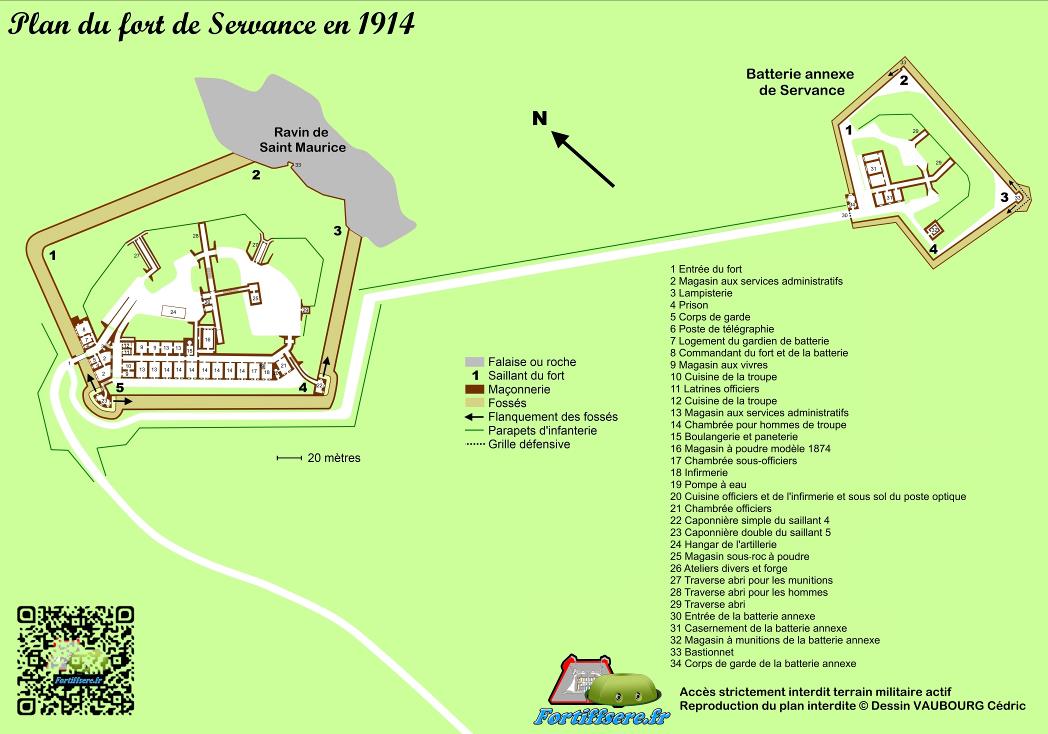

Equipement du fort et de la batterie annexe en 1914 |
|

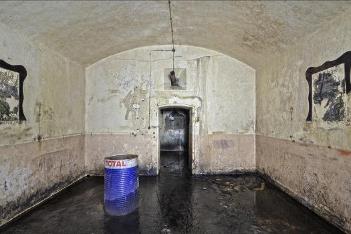

L’intérieur d’une des deux traverses abri utilisée comme magasin à munitions. Cliché VAUBOURG Cédric |
|
Vue sur la batterie de Servance avant la Grande Guerre © Lionel PRACHT |
|
Etat du fort et de la batterie pendant la première guerre mondiale
Fin 1915, désarmement progressif du fort pour envoyer les pièces sur le front. En mars 1916, il reste assez de poudre noire dans les magasins pour prévoir une éventuelle destruction de l’ouvrage en cas d’approche de l’ennemi. En 1917, le fort est réarmé suite à la bataille de Verdun et les issues et les entrées du fort se voient équipées de chicanes montées avec des sacs de terre et des rondins en bois, armées de mitrailleuses et de goulottes lance grenades. |
|

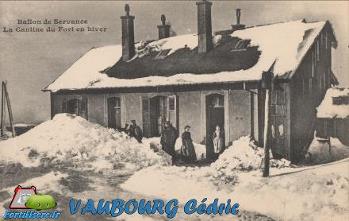

Les baraquements extérieurs près du fort avant la Grande Guerre. Collection VAUBOURG Cédric |
|

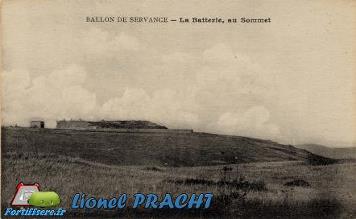

Carte poste de la batterie de Servance avant la Grande Guerre. Collection Lionel PRACHT |
|

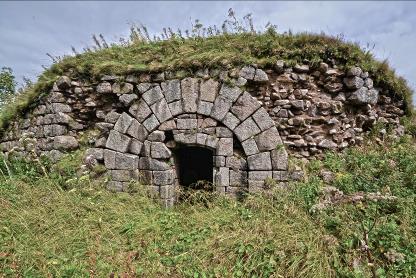

L’extérieur d’une des deux traverses abri dans la rue des rempart utilisée comme magasin à munitions. Cliché VAUBOURG Cédric |
|
Les baraquements extérieurs près du fort avant la Grande Guerre. Collection VAUBOURG Cédric |
|

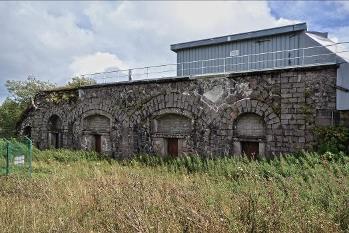

La façade du casernement de la batterie annexe de Servance Cliché VAUBOURG Julie |
|

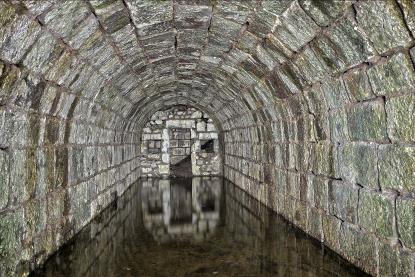

La chambre de stockage du magasin sous roc du fort de Servance Cliché VAUBOURG Cédric |
|

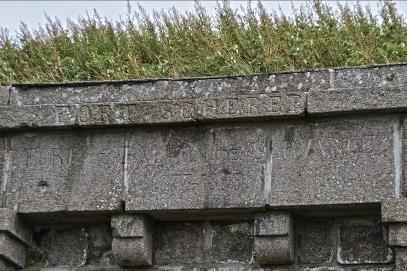

Le cartouche au dessus de l’entrée du fort de Servance Cliché VAUBOURG Julie |
|
Photos du fort de Servance |
|

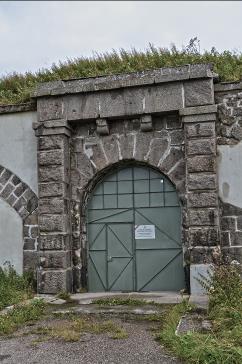

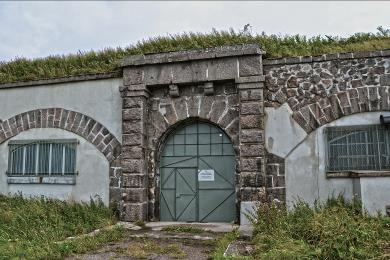

L’entrée du fort de Servance. Cliché VAUBOURG Julie |
|

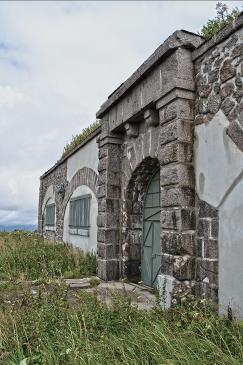

L’entrée du fort de Servance. Cliché VAUBOURG Julie |
|
L’entrée du fort de Servance. Cliché VAUBOURG Julie |
|

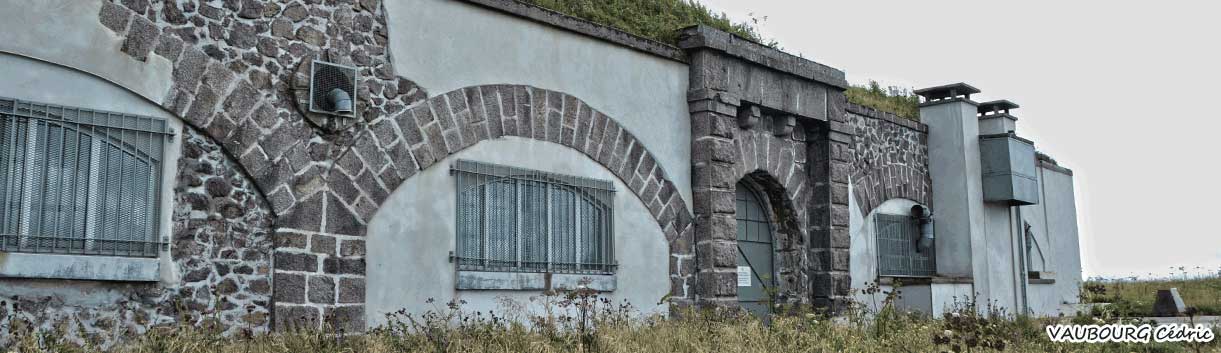

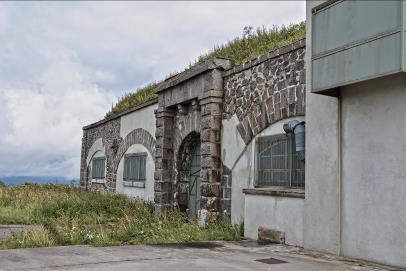

La façade du casernement de l’entrée du fort de Servance. Cliché VAUBOURG Julie |
|

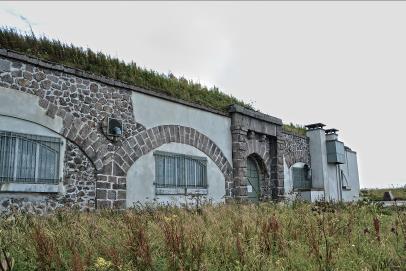

La façade du casernement de l’entrée du fort de Servance. Cliché VAUBOURG Cédric |
|
La façade du casernement de l’entrée du fort de Servance. Cliché VAUBOURG Cédric |
|

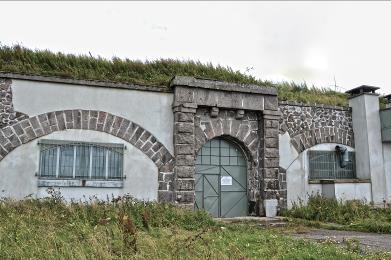

L’entrée du fort de Servance. Cliché VAUBOURG Julie |
|
www.fortiffsere.fr VAUBOURG Cédric et Julie © COPYRIGHT Mentions légales |
|

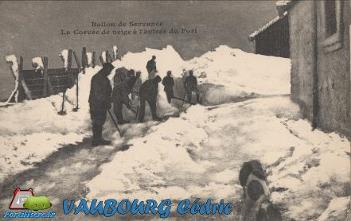

Photo de soldats à l’entrée du fort avant la Grande Guerre. © Lionel PRACHT |
|

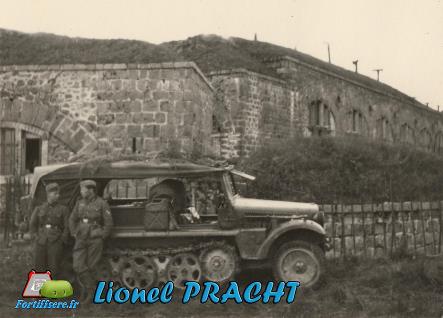

Photo allemande de l’entrée du fort en 1940. © Lionel PRACHT |
|

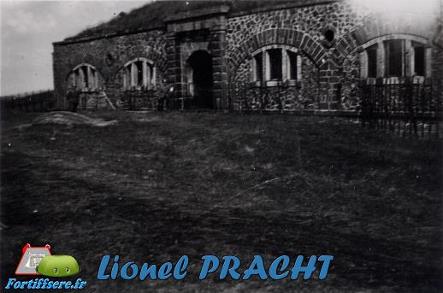

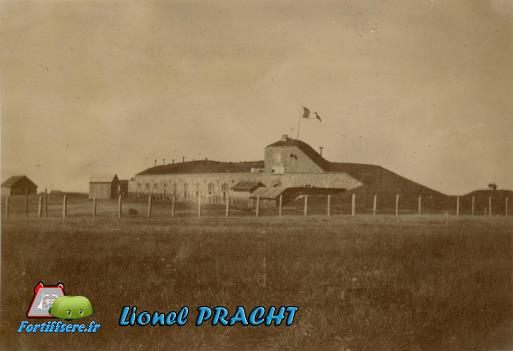

Vue sur le fort avant la Grande Guerre. © Lionel PRACHT |
|

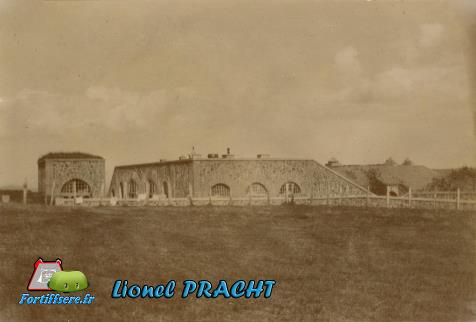

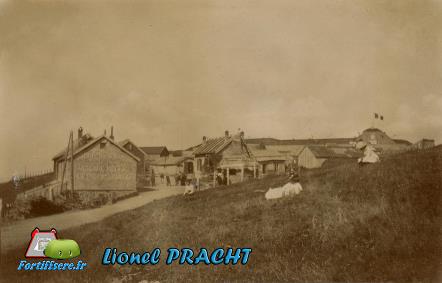

Les baraquements extérieurs près du fort avant la Grande Guerre. © Lionel PRACHT |
|
Les allemands près de la caponnière double du fort de Servance en 1940. © Lionel PRACHT |
|
L’arrière des chambrées du fort de Servance Cliché VAUBOURG Cédric |
|
Dates de construction Coût des travaux en 1882
Effectif 238 hommes |
· 1er mai 1877 – 1er juillet 1879 · 1 242 450 Frs
· 4 officiers, 10 sous-officiers et 224 soldats · 1 infirmerie pouvant recevoir 24 malades · 1 écurie pouvant recevoir 4 chevaux |
|
|
1879 |
1881-1884 |
1886 |
1908 |
1913 |
|
Pièces de rempart du fort |
|||||
|
Cuirassements et casemates |
|
||||
|
Défense des fossés |
|||||
|
Batterie annexe de Servance |
Non construite |
||||
|
Nb de pièces |
20 |
28 |
27 |
22 |
26 |
|
Armement du fort et de la batterie fin 1915 · L’ouvrage est désarmé, il ne possède plus de pièce de rempart · 2 caponnières armées de 3 canons révolver avec leurs munitions |
Armement du fort et de la batterie fin 1917 · L’ouvrage est désarmé, il ne possède plus de pièce de rempart · 2 caponnières armées de 3 canons révolver avec leurs munitions. On y installe 3 mitrailleuses de flanquement sur des supports fixés au mur. Elles servent à remplacer le canon revolver en cas de défaillance · Quelques mitrailleuses et fusils mitrailleurs pour la défense rapprochée |
|
Effectif de la garnison de guerre en 1914 du fort et de la batterie de Servance
· Infanterie : 1 compagnie du 172 ème RI · Artillerie : 1/2 batterie active du 8ème régiment d’artillerie à pied 1/4 de batterie du groupe territorial du 8ème régiment à pied · Génie : 1/2 section active du 27 ème Bataillon du 11ème RT · Détachements divers : 5 infirmiers, 7 hommes de COA, 4 télégraphistes, 4 forestiers de la 11ème section de forteresse. Soit un effectif d’environ 16 officiers, 567 hommes, 9 cheveux et 4 mulets |
Effectif à la première heure en 1914 du fort et de la batterie de Servance
· Infanterie : 1 compagnie du 172 ème RI · Artillerie : 18 artilleurs du 8ème régiment d’artillerie à pied · Gardien de batterie : 1 homme · Télégraphistes : 2 sapeurs · COA : 1 boulanger de la 7ème section
|
|
Capacité du casernement à l’épreuve Capacité des casernement en maçonnerie
Capacité des magasins à poudre
Capacité du magasin aux cartouches |
· Aucun · 17 officiers et 422 hommes au fort · 4 hommes à la batterie Nord · 12 hommes à la batterie Est · 10,38 tonnes de poudre noire à la construction du fort · 3780 gargousses de 7 à la construction du fort |
|
|
· 2 à 3 cuisinières de marque François Vaillant · 1 four de 190 rations et un four à portatif de 170 rations · 1 puits de 14 mètres de profondeur d’un débit de 2m3/jour alimentant une citerne de 137m3 au fort et une citerne de 23m3 à la batterie · 1 pont à bascule en dessous |
|
Communication liaison optique
Communication télégraphe électrique
Eclairage en 1914 |
· La tour piquante à Langres, le poste optique de la Cense Billot à Epinal (44,8km grâce à un appareil optique oxyacétylénique d’un calibre 60). · les forts de Château Lambert (8,5km), de Rupt (15km) et du Salbert (18km) grâce à plusieurs appareils à pétrole d’un calibre 24 · Avec le fort de Château Lambert, le fort de Giromagny et l’arsenal de Belfort · Lampes à pétrole pour l’intérieur du fort et oxyacétyléniques pour les fossés. |
